Расположение предохранителей и реле.

Блок предохранителей и реле расположен на панели приборов со стороны пассажира.

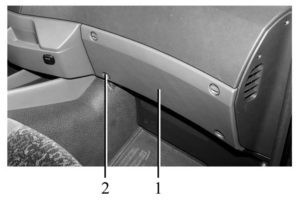

Доступ к блоку предохранителей.

Предохранители и реле КАМАЗ-5490, 65206, 65207.

1 — крышка блока предохранителей; 2 — крепление крышки.

Чтобы получить доступ к блоку предохранителей, отвинтите крепления и снимите крышку блока предохранителей.

Блок предохранителей и реле.

Предохранители и реле КАМАЗ-5490, 65206, 65207.

Блок реле и предохранителей является основным.

Предохранители и реле КАМАЗ-5490, 65206, 65207.

Блок реле и предохранителей не является обязательным.

Предохранители и реле КАМАЗ-5490, 65206, 65207.

Предохранители.

ОбозначениеНоминалПотребительСостояние главного выключателя питания/выключателя питания
ФУ1.1Блок управления ЭФУВключение / включение
ФУ1.2Блок управления пневматической подвескойВключение / включение
ФУ1.3Электрический блок управления (CBCU)Включение / включение
ФУ1.4Блок управления EBSВключение / включение
ФУ1.5Блок управления двигателем АДМ3Включение / включение
ФУ1.610АБлок управления системой нейтрализацииВключение / включение
ФУ1.710АБлок управления двигателем МР2Включение / включение
ФУ1.8Включение / включение
ФУ1.910АБлок управления ретардеромВключение / включение
ФУ1.10Диагностический разъем БДВключение / включение
ФУ1.11Тахограф/приборная панельВключение / включение
ФУ1.12Соединитель для специальных надстроекВключение / включение
ФУ2.1Включение / включение
ФУ2.210АПанель управления со стороны водителяВключение / включение
ФУ2.3Включение / включение
ФУ2.4Обмотка возбуждения генератораВключение / включение
ФУ2.5Блок управления центральным замкомВключение / включение
ФУ2.6Включение / включение
ФУ2.7Привод управления люкомЗажигание/ACC
ФУ2.820 АКондиционерЗажигание/ACC
ФУ2.915АПанель управления со стороны водителяЗажигание/ACC
ФУ2.1015АПанель управления пассажирской двериЗажигание/ACC
ФУ2.11Аудио системаЗажигание/ACC
ФУ2.1210АЛегчеЗажигание/ACC
ФУ3.115АБлок управления EBSВкл / 0
ФУ3.215АПрицеп ЭБСВкл / 0
ФУ3.315АБлок управления пневматической подвескойВкл / 0
ФУ3.415АОсушительВкл / 0
ФУ3.5Вкл / 0
ФУ3.610АБлок управления ретардеромВкл / 0
ФУ3.710АКомбинация инструментовВкл / 0
ФУ3.820 АБлок управления ЭФУВкл / 0
ФУ3.910АДиагностический разъем БДВкл / 0
ФУ3.1010АЭлектрический блок управления (ЭБУ) гр.3Вкл / 0
ФУ3.1120 АЭлектрический блок управления (ЭБУ) гр.4Вкл / 0
ФУ3.1215АБлок управления EBSВкл / 0
ФУ4.120 АЭлектронасос подъема/отпирания кабиныВкл / 0
ФУ4.210АВнутренний светВкл / 0
ФУ4.310АСоединитель для специальных надстроекВкл / 0
ФУ4.4Блок питания для ключей и датчиковВкл / 0
ФУ4.510ААудио системаВкл / 0
ФУ4.610АПодогрев стеклаВкл / 0
ФУ4.710АФара сцепкаВкл / 0
ФУ4.810АВилка 24ВВкл / 0
ФУ4.910АЗвуковой сигналВкл / 0
ФУ4.10Реле дистанционного отключения батареиВкл / 0
ФУ4.11Вкл / 0
ФУ4.12Вкл / 0
ФУ5.115АПодогрев топлива на входе в топливоНе зависит / 0
ФУ5.215АПодогрев топлива в FGOTНе зависит / 0
ФУ5.3Не зависит / 0
ФУ5.4ТахографНе зависит / 0
ФУ5.510АБлок управления двигателем АДМ3Не зависит / 0
ФУ5.615АБлок управления системой нейтрализацииНе зависит / 0
ФУ5.720 АЭлектрический блок управления (ЭБУ) гр.1Не зависит / 0
ФУ5.820 АЭлектрический блок управления (ЭБУ) гр.2Не зависит / 0
ФУ5.920 АЭлектрический блок управления (ЭБУ) гр.5Не зависит / 0
ФУ5.1020 АЭлектрический блок управления (ЭБУ) гр.6Не зависит / 0
ФУ5.1125АПЗДНе зависит / 0
ФУ5.12Не зависит / 0
ФУ6.115АЭлектрический блок управления (MUX4-P)Не зависит / 0
ФУ6.215АЭлектрический блок управления (MUX4-P)Не зависит / 0
ФУ6.315АЭлектрический блок управления (MUX4-P)Не зависит / 0
ФУ6.415АЭлектрический блок управления (MUX4-P)Не зависит / 0
ФУ6.515АЭлектрический блок управления (MUX4-P)Не зависит / 0
ФУ6.615АЭлектрический блок управления (MUX4-P)Не зависит / 0
ФУ6.715АСиденье с подогревомВключение / включение
ФУ6.8Включение / включение
ФУ6.915АБлок управления центральным замкомВкл / 0
ФУ6.10Вкл / 0
ФУ6.11Вкл / 0
ФУ6.12Вкл / 0

Реле.

ОбозначениеЦель
К1Реле стеклоочистителя
К2Реле тормоза стеклоочистителя
К3Реле с фиксацией света
К4Реле звукового сигнала
К5Реле подогрева топлива
К6Реле блокировки наклона кабины
К7Реле блокировки отключения аккумуляторной батареи
К8Реле кондиционера
К9
К10
К13
К14
