Предохранители чери тигго

Расположен монтажный блок предохранителей и реле (блок) в моторном отсеке (ОС)

Предохранители Chery Tiggo: где находятся, замена

Схема 1. Порядок условной нумерации контактов в блоке монтажного блока предохранителей и реле, расположенного в моторном отсеке (ОУ) (расположение и номиналы предохранителей см в подразделе «Монтажные блоки»).

Предохранители Chery Tiggo: где находятся, замена

Монтажный блок предохранителей и реле расположен (блок) под панелью приборов (УФ)

Схема 2. По условной нумерации контактов на колодке монтажного блока предохранителей и реле, расположенного под панелью приборов (УВ) (расположение и классификацию предохранителей см в подразделе «Монтажные блоки»).

Предохранители Chery Tiggo: где находятся, замена

Схема 3. Система пуска двигателя и зарядки аккумуляторной батареи: 1,2, 3, 4, 6 — предохранители; 5 — выключатель питания (замок); 7 — реле стартера; 8 — стартер; 9 — генератор; 10 — батарея; 11 — дополнительный блок предохранителей

Предохранители Chery Tiggo: где находятся, замена

Схема 4.

Электронная система управления двигателем: 1-9 — предохранители; 10 — катушка зажигания; 11 — диагностический датчик концентрации кислорода; 12 — датчик контроля концентрации кислорода-электромагнитный клапан продувки адсорбера; 14 — ЭБУ; 15 — датчик скорости автомобиля; 16 — переключатель гидроусилителя руля; 17 — датчик положения дроссельной заслонки; 18 — датчик температуры охлаждающей жидкости; 19 — клапан холостого хода; 20 — датчик детонации; 21 — экран жгута проводов датчика; 22 — датчик положения коленчатого вала; 23 — электрический топливный насос; 24 — реле основного вентилятора охлаждения; 25 — дополнительный вентилятор охлаждения; 26 — главный вентилятор охлаждения; 27 — датчик температуры; 28, 29, 30, 31 — форсунки; 32 — реле электробензонасоса

Предохранители Chery Tiggo: где находятся, замена

Схема 5. Панель приборов: 1.2 — предохранители; 3 — панель приборов; 4 — выключатель сигнальной лампы стояночного тормоза; 5 — датчик указателя уровня тормозной жидкости; 6 — датчик давления анализатора уровня охлаждающей жидкости; 7 — датчик указателя уровня охлаждающей жидкости; 8 — дополнительный датчик уровня топлива; 9 — датчик уровня топлива

Предохранители Chery Tiggo: где находятся, замена

Схема 6. Система пассивной безопасности: 1 — предохранитель; 2- электронный блок управления и диагностики; 3 — преднатяжитель ремня безопасности водителя; 4 — преднатяжитель ремня безопасности переднего пассажира; 5 — модуль подушки безопасности пассажира; 6 — модуль подушки безопасности водителя; 7 — поворотный разъем на рулевой колонке

Предохранители Chery Tiggo: где находятся, замена

Схема 7. Антиблокировочная система тормозов (АБС): 1 — предохранитель; 2- датчик замедления; 3- гидроэлектронный блок; 4-датчик правого заднего колеса; 5-датчик заднего левого колеса; 6 — датчик правого переднего колеса; 7 — датчик переднего левого колеса

Предохранители Chery Tiggo: где находятся, замена

Схема 8.

Наружное и внутреннее освещение автомобиля: 1 — выключатель заднего противотуманного фонаря; 2, 6, 7, 8, 11, 13 — предохранители; 3 — реле заднего противотуманного фонаря; 4 — реле противотуманных фар; 5 — выключатель противотуманных фар; 9 — реле ламп габаритных огней; 10 — реле ближнего света; 12 — реле дальнего света; 14 — регулятор яркости подсветки комбинации приборов; 15 — регулятор электрокорректора фар; 16 — электрокорректор правой фары; 17 — блок-фара правая; 18 — электрокорректор левой фары; 19 — фара левого блока; 20 — выключатель наружного освещения; 21 — подсветка выключателя световой сигнализации; 22, 23 — передние габаритные огни; 24, 25 — фонари номерного знака; 26, 27 — задние фонари; 28, 29 — противотуманные фары; 30, 31 — задний противотуманный фонарь

Предохранители Chery Tiggo: где находятся, замена

  • Схема 9. Звуковая и световая сигнализация, электрообогрев сидений и диагностический разъем: 1, 2, 3, 4, 8, 11, 14 — предохранители; 5 — выключатель стоп-сигнала; 6 — резервный переключатель; 7 — освещение пепельницы; 9 — ретрансляция звуковых сигналов; 10 — поворотный соединитель; 12 — выключатель обогрева водительского сиденья; 13 — выключатель обогрева пассажирского сиденья; 15 — диагностический разъем; 16- элемент обогрева пассажирского сиденья; 17 — элемент обогрева сиденья водителя; 18 — звуковые сигналы; 19- переключатель звукового сигнала; 20 — выключатель подсветки пепельницы; 21 — освещение 22 — розетка для дополнительных электроприборов; 23 — фонари заднего хода; 24 — стоп-сигналы; 25 — дополнительный стоп-сигнал
  • Предохранители Chery Tiggo: где находятся, заменаСхема 10. Стеклоочистители и омыватели ветрового и заднего стекла: 1.2 — предохранители; 3 — выключатель стеклоочистителя задней двери; 4 — электродвигатель омывателя стекла задней двери; 5 — моторедуктор стеклоочистителя задней двери; 6 — реле управления стеклоочистителями; 7 — переключатель стеклоочистителя и омывателя; 8 — контакты выключателя омывателя ветрового стекла; 9 — мотор-редуктор омывателя лобового стекла, мотор-редуктор стеклоочистителя
  • Схема 11. Электропривод наружных зеркал заднего вида: 1 — пульт дистанционного управления боковыми зеркалами заднего вида; 2 — предохранитель; 3 — правое наружное зеркало заднего вида; 4 — левое наружное зеркало заднего вида
  • Схема 12. Блок управления электрооборудованием кузова: 1 — лампа освещения передней части салона; 2 — фонарь освещения центральной части салона; 3 — фонарь освещения задней части салона; выключатель обогрева стекла задней двери; 5, 6, 7, 8, 12, 13 — предохранители; 9 — лампа подсветки замка зажигания; 10 — датчик наличия ключа в замке зажигания; 11 — сигнализатор охранной сигнализации — мотор-редуктор привода замка передней левой двери; 15 — моторедуктор привода замка правой передней двери; 16 — моторедуктор привода замка задней левой двери; 17 — мотор-редуктор привода замка правой задней двери; 18 — мотор-редуктор привода замка двери задка; 19 — выключатель сигнализации открытой двери; 20 — выключатель сигнализации; 21 — блок управления электрооборудованием 22, 23, 24 — указатели поворота правого борта; 25, 26, 27 — фонари левого бокового указателя поворота; 28 — выключатель света в левой передней двери; 29 — выключатель света с правой стороны двери; 30 — выключатель света на двери багажника; 31 — зуммер предупреждения; 32 — выключатель индикатора непристегнутого замка ремня безопасности; 33 — выключатель открывания двери багажника; 34 — пампа сигнализатора открытой двери; 35 — выключатель открывания правой передней двери; 36 — выключатель открывания левой задней двери; 37 — выключатель открывания правой задней двери; 38 — сигнальная лампа открытой двери цоа; 39 — выключатель открывания левой передней двери; 40 — элемент обогрева стекла задней двери 32 — выключатель индикатора непристегнутого замка ремня безопасности; 33 — выключатель открывания двери багажника; 34 — пампа сигнализатора открытой двери; 35 — выключатель открывания правой передней двери; 36 — выключатель открывания левой задней двери; 37 — выключатель открывания правой задней двери; 38 — сигнальная лампа открытой двери цоа; 39 — выключатель открывания левой передней двери; 40 — элемент обогрева стекла задней двери 32 — выключатель индикатора непристегнутого замка ремня безопасности; 33 — выключатель открывания двери багажника; 34 — пампа сигнализатора открытой двери; 35 — выключатель открывания правой передней двери; 36 — выключатель открывания левой задней двери; 37 — выключатель открывания правой задней двери; 38 — сигнальная лампа открытой двери цоа; 39 — выключатель открывания левой передней двери; 40 — нагревательный элемент стекла двери задка
  • Схема 13. Электроприводы боковых стекол автомобиля: 1 — центральный блок управления электростеклоподъемниками; 2 — переключатель управления стеклоподъемником передней правой двери; 3- выключатель стеклоподъемника задней левой двери; 4 — выключатель управления электростеклоподъемником правой задней двери; 5 — блок управления электрооборудованием кузова; 6 — стеклоподъемник правой задней двери; 7 — мотор-редуктор стеклоподъемника левой задней двери; 8 — моторедуктор электростеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника левой передней двери
  • Схема 14. Системы вентиляции, отопления и кондиционирования: 1, 2, 3, 4 — предохранители; 5 — реле управления электродвигателем вентилятора салона; 6 — переключатель интенсивности подачи воздуха в салон; 7 — добавочные резисторы; 8 — двигатель внутреннего вентилятора; 9 — реле электродвигателя вентилятора салона; 10 — электромагнит муфты включения компрессора кондиционера; 11 — предохранитель; 12- реле включения компрессора; 13 — комбинированный датчик давления; 14 — выключатель кондиционера; 15 — мотор-редуктор заслонки рециркуляции воздуха
  • Схема 15. Электропривод сдвижной крыши: 1.2 — предохранители; 3 — выключатель электропривода люка крыши; 4 — электропривод сдвижной крыши
  • Схема 16. Автомагнитола: 1,2 — предохранители; 3 — автомагнитола; 4, 5, 6, 7 — динамики
  • Раздел 1. Устройство транспортного средства
  • Раздел 2. Советы по эксплуатации автомобиля
  • Раздел 3. Поломки в пути
  • Раздел 4 Техническое обслуживание
  • Раздел 5 Двигатель
  • Раздел 6. Передача
  • Раздел 7. Шасси
  • Раздел 8. Адрес
  • Раздел 9. Тормозная система
  • Раздел 10. Электрооборудование
  • Раздел 11. Тело
  • Раздел 12. Система отопления (кондиционирования) и вентиляции помещений
  • Раздел 13 Система безопасности
  • Раздел 14. Колеса и шины
  • Приложения
  • Схемы электрооборудования

Предохранители и реле Chery Tiggo

Предохранители Chery Tiggo: где находятся, замена

Где находятся предохранители.

Читайте также: Популярный вопрос: Какой двигатель лучше в Audi A6 C7?

В салоне с левой стороны торпедо под ящиком для мелких вещей. Чтобы получить доступ, откройте ящик и потяните вверх.

Предохранители Chery Tiggo: где находятся, замена

Запасные предохранители и зажимы находятся в специальных гнездах.

Предохранители Chery Tiggo: где находятся, замена

Расшифровано:

F1- Управление освещением приборов F2 — Лямбда-зонд (лямбда-зонд), клапан топливного бака, спидометр. F3 — Питание форсунки двигателя.

F4 — Кнопка кондиционера F5 — Прикуриватель F6 — Питание подсветки приборной панели F7 — Питание постоянного магнитофона F8 — Диагностический разъем Клемма 16 F9 — Питание приборной панели F10 — Задний стеклоочиститель F11 — Передний стеклоочиститель F12 — Ближний и дальний свет реле (катушка) F13 — Подушка F14 — Магнитола (управление адаптивным круиз-контролем) F15 — Зеркала F16 — Подогрев сидений F17 — Питание блока управления двигателем (1-й контакт) F18 — Модуль управления сигнализацией и блокировкой F19 — Электрические стеклоподъемники F20 — Питание модуля люка (двигателя) F21 — Кнопка выключения F22 — Освещение салона, подсветка дверей,индикатор открытых дверей F23 — Кнопка управления люком F24 — Звуковой сигнал F25 — Заслонка рециркуляции воздуха в салоне (кнопка и электродвигатель) F26 — Реле кондиционера (обмотка) F27 — Зеркала заднего вида F28 — AM1 (через замок зажигания идет на линии ACC и IG1) F29 — АМ2 (через замок зажигания идет на линию IG2 и обмотку реле стартера)

F30 — зарезервировано

  • Реле K1 — Реле вентилятора K2 — Запасной K5 — Реле звукового сигнала K6 — Реле указателя поворота
  • K7 — Реле кондиционера
  • Монтажный блок предохранителей и реле в моторном отсеке
  • Для доступа к предохранителям необходимо открутить винты, которые держат крышку блока

Предохранители Chery Tiggo: где находятся, замена

Заглушить сердечник защелки и вынуть его из отверстия

Предохранители Chery Tiggo: где находятся, замена

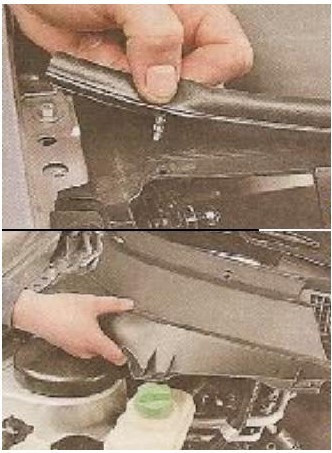

Затем с большим усилием отсоедините резиновый уплотнитель коробки воздухозаборника от крышки отсека монтажного блока

Предохранители Chery Tiggo: где находятся, замена

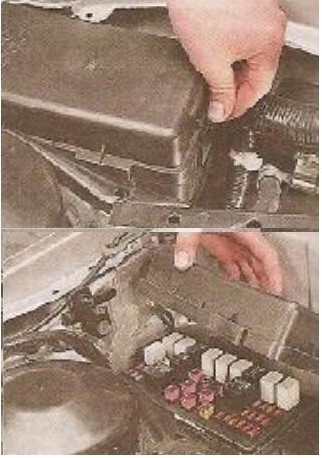

Затем нажмите на защелку и снимите крышку монтажного блока

Предохранители Chery Tiggo: где находятся, замена

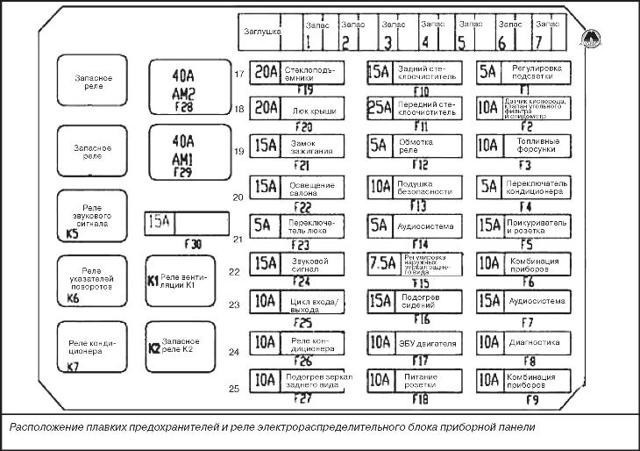

На внутренней стороне крышки есть схема расположения предохранителей и реле.

Предохранители Chery Tiggo: где находятся, замена

  1. Расшифровано:
  2. 1 — Ближний свет (левая лампа) 2 — Ближний свет (правая лампа) 3 — Топливный насос (контакты реле) 4 — Дальний свет (левая лампа) 5 — Двигатель вентилятора салона 6 — Дальний свет (левая лампа) правая) 7 — Электродвигатель реле двигателей охлаждения и кондиционирования №2 (контакты) 8 — Реле двигателей охлаждения и кондиционирования воздуха №3 (контакты) 9, 10, 11 — запасные предохранители 12 — Стартер (контакты реле) 13 — Сигнализация и замок двери устройство управления. 14 — Фонарь заднего хода 15 — Модуль зажигания 16 — Генератор (полевая обмотка) 17 — Правые габаритные огни 18 — Передние противотуманные фары 19 — Реле №1, №2
  3. 27 — Блок управления двигателем
  4. Реле: K1 Реле электродвигателя вентиляции кабины K2 Реле топливного насоса K3 Реле №3 электродвигателей системы охлаждения двигателя K4 Реле стартера K5 Реле ближнего света K6 Реле дальнего света K7 Реле №2 электродвигателя системы охлаждения K8 Резерв K9 Реле передних противотуманных фар K10 Реле задних противотуманных фар K11 Реле № 1 электродвигатели системы охлаждения двигателя K12 Реле увеличения скорости двигателей системы охлаждения двигателя
  5. Резерв К13

Действия в чрезвычайных ситуациях Chery Tiggo с 2012 г. Замена предохранителей

Предохранители и реле ПРЕДУПРЕЖДЕНИЕ Перед заменой предохранителей или реле выключите двигатель и все электрическое оборудование автомобиля. Предохранители должны быть заменены предохранителями того же номинала (амперы). Замена реле требует специальных знаний.

Рекомендуется иметь в автомобиле несколько предохранителей на случай замены. Chery поставляет все виды предохранителей. Перегоревший (расплавленный) предохранитель можно легко заменить.

Все предохранители, поставляемые Chery, устанавливаются методом запрессовки и блокировки.

Предохранители Chery Tiggo: где находятся, заменаПредохранители Chery Tiggo: где находятся, заменаПРЕДУПРЕЖДЕНИЕ Любая несанкционированная модификация электрической или топливной системы может повлиять на работу вашего автомобиля и стать причиной пожара или другой опасности. Поэтому замену элементов и деталей электрической или топливной системы могут проводить только специалисты сервисных центров Chery. Электрический распределительный блок в моторном отсеке Блок расположен в задней правой части моторного отсека, под торцевой пластиной ветрового стекла. Проверьте или замените предохранители и реле в соответствии с приведенными ниже инструкциями. 1. Выключите все электрооборудование. 2. Отсоедините отрицательный полюс блока от отрицательного полюса аккумулятора. 3. С помощью отвертки или монеты ослабьте фиксаторы пластиковой крышки с правой стороны торцевой пластины ветрового стекла. 4. Снимите верхнюю крышку переднего отсека электрораспределительной коробки (с металлическими зажимами с каждой стороны). Далее вы увидите блок предохранителей и реле. Проверьте и замените предохранители и реле в соответствии с их функциональным описанием на задней стороне крышки.

Примечание: Для удобства владельцев на случай аварийной ситуации на задней стороне крышки электрораспределительного щитка предохранителей и реле приведена схема с функциональным обозначением предохранителей и реле (см рисунок ниже).

— Передний отсек электрораспределительной коробки включает 8 отдельных предохранителей (2х15А, 2х5А, 3х10А и 1х30А).

Предохранители Chery Tiggo: где находятся, заменаПредохранители Chery Tiggo: где находятся, замена Электрическая распределительная коробка приборной панели Эта электрическая распределительная коробка расположена в передней левой части салона под приборной панелью. Проверьте или замените предохранители и реле в соответствии с приведенными ниже инструкциями. 1. Выключите все электрооборудование. 2. Отсоедините отрицательный полюс блока от отрицательного полюса аккумулятора. 3. Чтобы получить доступ к предохранителям и реле, откройте и потяните закрытую крышку перчаточного ящика, расположенную с левой стороны под приборной панелью.

Примечание Для удобства пользования в аварийной ситуации для владельцев предусмотрена схема с функциональным обозначением предохранителей и реле электрораспределительного блока в приборной панели (см рис ниже). Диагностический разъем автомобиля также установлен в нижней части распределительной коробки приборной панели. Убедитесь, что он не поврежден.

Электрический распределительный щит на приборной панели также включает в себя 8 отдельных предохранителей (2x15A, 2x5A, 3x10A и 1x30A).

Предохранители Chery Tiggo: где находятся, замена Общий блок электрических предохранителей Предохранители Chery Tiggo: где находятся, замена 1. 80 А, к переднему отсеку электрической клеммной колодки С. 2. 60 А, к переднему отсеку электрической клеммной колодки В. 3. 30 А, подача питания на систему АБС. 4. 30А, обеспечивающий питание системы АБС.

5. 100 А, для питания электрораспределительного блока на приборной панели.

Предохранители и реле

БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОТОРНОМ ОТДЕЛЕНИИ

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В КОРОБКЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В ОТДЕЛЕНИИ МОТОРА

ОПИСАНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОТОРНОМ ОТСЕКЕ

нет п пОписаниенет п пОписаниенет п пОписание
EF01Фара дальнего света, правая2017 ФГЕСиДСи (автомобиль с вариатором)EF33
EF02Левая фара дальнего света2018 ФГЗаменаEF34Питание системы зажигания
EF03Правый ближний свет2019 ФГTCU (автомобиль с вариатором)/ECUEF35Топливный насос
EF04Левый ближний свет20 финансовый годЗаменаEF36Система АБС/ESP
EF05Противотуманная фара21 финансовый годEF37Замена
EF0622 финансовый годEF38Катушка реле топливного насоса/катушка реле вентилятора
EF07Катушка зажигания23 ФГEF39Датчик кислорода
EF08Положение сопла/распределительного вала24 ФГEF40Блок управления
EF0925 финансовый годЗвуковой сигналEF41Начало
2010 ФГ
  • Системный компрессор
  • кондиционирование
  • воздуха
26 ФГЗаменаEF42
2011 ФГ27 ФГДатчик расхода воздуха/адсорберEF43IGN1
2012 ФГ28 ФГВыключатель света заднего хода (механическая коробка передач)EF44
2013 ФГ29 финансовый годЦепь возбуждения генератораEF45
2014 ФГEF30Датчик света заднего хода/усилителя заднего хода (автомобильный вариатор)EF46TCU (автомобиль с вариатором)
2015 ФГIGN2EF31EF47Система АБС/ESP
2016 ФГEF32EF48Схема питания дополнительного электрооборудования

БЛОК «А» ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ ВНУТРИ АВТОМОБИЛЯ

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ ВНУТРИ АВТОМОБИЛЯ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ А

ОПИСАНИЕ ВНУТРЕННЕГО БЛОКА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

нет п пОписаниенет п пОписаниенет п пОписание
РФ01Система помощи при движении задним ходомРФ10Панель управления кондиционеромРФ19
РФ02Подсветка переключателя режима SPORTРФ11РФ20
РФ03Катушка реле света заднего хода (автомобиль с вариатором)РФ12РФ21Панель управления автоматической системой кондиционирования воздуха
РФ04РФ13Катушки реле обогревателя заднего стекла, вентилятора, обогревателя сидений/аудиосистемы/BCMРФ22Аудио система
РФ05РФ14ЛегчеРФ23Приборная панель/диагностический разъем
РФ06Датчик скорости рыскания/датчик угла поворота руля/приборная панель/предупреждение о непристегнутом ремне безопасности переднего пассажира/диагностический разъем/иммобилайзер/индикатор ESPРФ15Переключатель регулировки наружного зеркала заднего вида/ переключатель люка с электроприводомРФ24Датчик ключа
РФ07BCM/EPS/EPSРФ16РФ25
РФ08Воздушная подушкаРФ17РФ26
РФ09Выключатель стоп-сигналаРФ18

БЛОК «В» ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ ВНУТРИ АВТОМОБИЛЯ

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В КОРОБКЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В ВНУТРИ АВТОМОБИЛЯ

ОПИСАНИЕ ВНУТРЕННЕГО БЛОКА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

нет п пОписаниенет п пОписаниенет п пОписание
РФ27ЗаменаРФ36ЗаменаРФ45Резервное питание
РФ28РФ37Подогрев пассажирского сиденьяРФ46Силовой замок
РФ29РФ38РФ47Кнопка запуска/остановки двигателя
РФ30Предохранители и реле блока А в салонеРФ39РФ48
РФ31РФ40Функция защиты от защемления (правая дверь)РФ49Вентиляционный люк
РФ32Электрическая регулировка сиденьяРФ41Функция защиты от защемления (левая дверь)РФ50
РФ33Обогрев заднего стеклаРФ42Сигнал обратной связи для обогревателя заднего стекла и наружных зеркал заднего видаРФ51
РФ34Сиденье водителя с подогревомРФ43
РФ35Выключатель стоп-сигналаРФ44

Источник: http://tiggo-chery.ru/5-t21/8012.html

Не работают дворники на Chery Amulet – основные причины как устранить неисправность

Стеклоочиститель Chery Amulet или механизм стеклоочистителя очень часто выходит из строя, что создает определенные неудобства для водителя, а также может привести к аварийной ситуации во время движения автомобиля.

Причин поломок много, но большинство из них под силу устранить самостоятельно даже начинающим водителям. Проблемы могут возникнуть как в электрической части, так и в механическом приводе устройства.

Для проверки электрики удобно иметь простой автомобильный тестер или мультиметр.

В сегодняшней статье я расскажу вам об основных неисправностях и о том, как отремонтировать дворники на автомобиле Чери Амулет своими силами

Стеклоочистители (стеклоочистители) – это специальный механизм, предназначенный для обеспечения достаточной видимости при движении в непогоду (во время дождя, града, снегопада).

При выходе из строя механизма возрастает риск аварии, возникает опасность для водителя и пассажиров автомобиля, а также для других участников дорожного движения.

Что делать, если дворники не работают? Что может быть причиной? Как решить проблему? Эти моменты будут рассмотрены в статье.

Дворники Chery Amulet – основные неисправности

Предохранители Chery Tiggo: где находятся, замена

Причин выхода из строя дворников Чери Амулет может быть довольно много, но основной считается неисправность в электрической цепи дворника или его электромеханических элементов. Стеклоомыватели трогать не будем, а рассмотрим только проблемы с «дворниками».

Неисправность предохранителя стекло очистителя Chery Amulet

Как и большинство электрических цепей в автомобиле, система стеклоочистителя имеет 15-амперный предохранитель F11. В схемах, меняющих скорость своей работы, есть реле. На его крышке нанесено число 19, а на схеме обозначено R1. Его можно заменить от автомобиля Шкода, также подойдут ВАЗы, у которых пять ног.

Предохранители Chery Tiggo: где находятся, замена

Если напряжения нет, нужно найти причину, почему его нет. В обмотках электродвигателя коробки передач он поступает от подрулевого переключателя, который иногда становится виновником его отсутствия.

Замена предохранителя стеклоочистителя на Chery Amulet

Предохранители Chery Tiggo: где находятся, замена

Далее извлеките предохранитель F11 и замените его новым.

Распространенные неисправности дворников Chery Amulet

В некоторых случаях, когда на клеммы обмоток двигателя подается питание, но он не работает, отменять двигатель рано.

Необходимо разобрать мотор-редуктор и проверить контакты концевого выключателя. Именно они чаще всего перегорают при работе механизма стеклоомывателя.

Если проверка и очистка контактов концевых выключателей не восстановили работоспособность системы, следует проверить электродвигатель.

Обратите внимание на состояние щеток и якоря устройства. Щетки в некоторых случаях свисают и якорь может сгореть. Липкость кистей убрать не сложно, кисть нужно вытащить из плинтуса и немного подпилить наждачной бумагой.

Пригар якоря также удаляется мелкой наждачной бумагой. В том случае, если ожог произошел из-за висящей щетки, поможет очистка, но если она сгорела из-за обрыва одной из обмоток, поврежденный якорь придется заменить.

Блоки предохранителей и реле [ChinaWiki]

chery:chery_tiggo:предокранители

Если прикуриватель, электрические стеклоподъемники и обогреватель заднего стекла вышли из строя, все сразу. Меняем предохранитель F5 (прикуриватель) в блоке YB — сгорел ВСЕ РАБОТАЕТ. Если у вас что-то перестало работать, а этого нет в описаниях предохранителей, посмотрите в описаниях предохранителей, что еще не работает и поменяйте этот предохранитель, по аналогии как описано выше. В реле и предохранителях может запускаться что-то еще, не описанное на схемах.

Если не можете найти проблему, есть вопросы, предложения или уточнения, пишите в форум Блока предохранителей и реле. Я сделал описание. Описание блоков под капотом и бардачком изначально делал форумчанин VGA, за что ему огромное спасибо.

Блоки предохранителей расположены в четырех местах:

  1. в моторном отсеке, справа по ходу движения, ниже небольшой части воздухозаборника (на чертежах КК)
  2. за небольшим бардачком, возле ног водителя (на схемах YB)
  3. за большим перчаточным ящиком, у ног пассажира Блок комфорта (ISU)
  4. сетевые предохранители расположены на клемме «+» аккумулятора

До блока можно добраться, не снимая воздухозаборник. Надеваем перчатки, открываем капот (не забываем выключить ключ зажигания). Отгибаем правую металлическую защелку и открываем крышку. Далее аккуратно убираем его из-под воздухозаборника, он может прилипнуть к проводам. Установите в обратном порядке.

Запасные предохранители расположены на крышке, там же есть этикетка с описанием реле и предохранителей на английском и китайском языках.
Рисунок опубликован terra Предохранители Chery Tiggo: где находятся, замена

Предохранители: 1-ближний свет (левая лампа) 2-ближний свет (правая лампа) 3-топливный насос (контакты реле) 4-дальний свет (левая лампа) 5-двигатель вентилятора салона 6-магистраль дальнего света (правая лампа) 7- мотор-реле охлаждения двигателя и кондиционера №2 (контакты) 8-Мотор-реле охлаждения двигателя и кондиционера №3 (контакты) 9-запасной 10-11-запасной 12-стартер (контакты реле) 13-сигнализация и замок двери устройство управления. 14-фонарь заднего хода 15-модуль зажигания 16-генератор (обмотка возбуждения) 17-правые габаритные огни 18-противотуманные фары 19-реле №1, №2)

Реле:

K1 Реле электродвигателя вентиляции салона K2 Реле топливного насоса K3 Реле №3 электродвигателей охлаждения двигателя K4 Реле стартера K5 Реле ближнего света K6 Реле дальнего света K7 Реле №2 электродвигателя охлаждения K8 Резерв K9 Реле передних противотуманных фар K10 Реле задних противотуманных фонарей K11 Реле двигателя Охлаждение двигателей № 1 K12 Реле увеличения скорости вращения двигателей охлаждения двигателя K13 Резерв

Маленький бардачок снимается просто, открываем его и слегка тянем вверх, отсоединяем пружинку от прорези в торпеде.

Запасные предохранители расположены вертикально слева.

  • Файл с описанием блока предохранителей в салоне для наклейки в маленьком бардачке.
  • Выглядит ли это так:
  • Предохранители: F1-диммер освещения приборов F2-датчик концентрации кислорода, клапан абсорбера, спидометр F3-топливные форсунки F4-A/C F5-прикуриватель, электрические стеклоподъемники,зеркала с подогревом F6-Приборная панель F7-Постоянное питание магнитолы F8-Диагностический разъем F9-Приборная панель F10-Очиститель заднего стекла F11-Очиститель переднего стекла F12-Реле ближнего и дальнего света F13-Подушки безопасности F14-Магнитола (управление ACC) F15- Электрозеркала F16-Подогрев сидений F17-ЭБУ двигателя F18-Блок сигнализации и комфорта ISU F19-Электростеклоподъемники F20-Мотор люка F21-Замок зажигания (замок) F22-Внутреннее освещение F23-Кнопки управления люком F24-Звуковой сигнал F25-Дверца рециркуляции воздуха (мотор и кнопка) F26-Реле кондиционера F27-Обогрев зеркал заднего вида F28-AM1 (через замок зажигания идет на линии АСС и IG1) F29-AM2 (через замок зажигания идет на линию IG2 и на обмотку реле стартера) F30 -включитьбагажникF30 розетка в багажникеF30 розетка в багажнике
  • Реле:

K1 — Реле вентилятора системы охлаждения K2, K3, K4 — резерв K5 — Реле звукового сигнала K6 — Реле зажигания K7 — Реле кондиционера

  1. На данный момент нет четкого описания.
  2. Этот блок отвечает за такие функции, как: рециркуляция воздуха, датчики и замки открытия дверей и капота, сигнализация, освещение салона, электростеклоподъемники, указатели поворотов, аварийная полоса, зуммер открытой двери, обогрев зеркал и заднего стекла и другие.
  3. Подробнее см.: Описание блока комфорта (ISU) и схема подключения.

Установлен возле правой ноги переднего пассажира. Чтобы увидеть предохранители, нужно лечь на ковер.

  1. 30А
  2. 20 А
  3. 30А
  4. 15А Центральный замок
  5. 25А
  6. 30А

Снимаем красно-черный кожух, откручиваем кабель питания (скорее всего он идет на стартер) и снимаем второй черный кожух. Все корпуса фиксируются пластиковыми защелками. Кабели имеют желтые наклейки с номером.

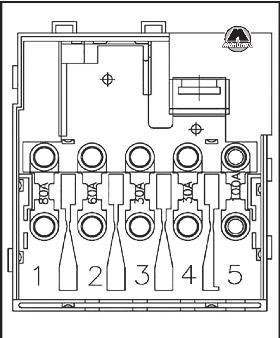

Предохранители:

  1. 80A к переднему отсеку электрической клеммной колодки C
  2. 60A к переднему отсеку электрической клеммной колодки B
  3. Блок питания АБС 30А
  4. Блок питания АБС 30А
  5. 100 А для подачи питания на распределительную коробку панели

chery/chery_tiggo/predoxraniteli.txt Последнее изменение: 21.07.2010 00:00 (внешнее редактирование)

Источник: http://www.chinamobil.ru/wiki/doku.php/chery:chery_tiggo:predoxraniteli

Chery tiggo fl предохранители

Оценка владельца автомобиля по имени Андрей: 1. Салон просторный, места для пассажиров сзади достаточно.2. Салонное полотно достойных свойств3. Внешний вид и партии и мира и хороших людей не стыдно.4. Проходимость хорошая, клиренс маленький из-за защиты. Поверьте, он ничем не хуже икс-трейла, и лучше не цепляться багажником, как икс-трейл, по огромным ямам.

Однажды джиперы на берегу озера видели, как я ползу на брюхе по луже с канавкой от их полей и патриотов. Я не знал, что там все так глубоко, но они бросили свои удочки и посмотрели на меня, когда я подъехал к нему, и ни одна ч..ка не сказала, чтобы ты не лез туда глубоко. Ехал только цепанул брюхом но на штатной резине полз.

Ну а осенью пробку на газоне крутил осенью на брюхе в торфе, 200 м прополз, думал не пройду (1 опыт на том) Наконечник для немедленной блокировки грязи вкл и скольжение а как едет танк, если пробку не выключать, то может остановиться автоматически посреди поля или лужи, ибо двигатель глохнет чуть ли не на 0,5.

Стабильность курса и противозаносная система на 5+ пару раз жизнь реально выручала и 1 раз на гололеде со снегопадом.6. Большой багажник, чуть короче х трейл.7. Отличный свет и туманки.8. Краска очень хорошего качества, посмотрим как дилерское ОФ покрасит зеркало и 2 двери (машина на стоянке поцарапана).9.

Подвеска хорошо сбалансирована как на асфальте, так и на бездорожье

  • Написал admin: по просьбе Генри
  • Рубрика: Сделай машину сам
  • Оригинальное название:

Описание: Размеры следующие, длина — 3079, ширина — 1100, высота — 1205 мм. Колесная база составляет 2991 мм. Дорожный просвет 111 мм. Автомобиль оснащен гибридной системой привода.

2-цилиндровый двигатель оснащен системой, обеспечивающей выходную мощность двигателя. На цилиндр диаметром одного приходится 4 клапана
цилиндр 70 мм, ход поршня 75 мм. Коленчатый вал двигателя разгоняется до 4000 об/мин.

Максимальный крутящий момент сохраняется до 5000 об/мин.

Просмотров: 2991

Ниже вы можете ознакомиться с техническими характеристиками предохранителей Cherry Tiggo Fl. Выскажите свое мнение об автомобиле в комментариях.

Дата выхода: 16.07.2019

Продолжительность: 1:07

Качество: ПДТВ

Смеется на тему: Два брата 5 и 7 лет. Старший читает название тетради по слогам: — Про-пи-си Интересующийся Младший: — О чем?

Где находятся предохранители на Чери Тигго

Chery Tiggo — это компактный кроссовер от китайской компании Chery Automobile Co., Ltd, который конкурирует с Renault Duster, Toyota RAV4 и Hyundai Tucson по качеству и производительности. Одними из основных систем, обеспечивающих их движение (в частности, работу электроприборов), являются предохранители и реле.

В данной модели имеется два блока устройств, контролирующих движение тока и его силу. Один из них под капотом (в моторном отсеке), а другой в салоне (под торпедо, с левой стороны).

Особенности предохранителей моторного отсека Чери Тигго, их замена

Точное расположение блока предохранителей и реле находится в задней части моторного отсека, ближе к торцевой пластине лобового стекла. Если двигаться по направлению движения автомобиля, то он находится с правой стороны.

В этом блоке находятся предохранители Chery Tiggo, отвечающие за работу правой и левой фар (ближний/дальний свет), фонарей (задних, малых и больших передних, а также противотуманных фар), стоп-сигнала, генератора, компрессора, вентилятор и некоторые другие устройства, работающие с применением электрики. Также в моторном отсеке находятся различные неоригинальные компоненты разной мощности.

Вы можете заменить плавкие вставки всего за 4 простых шага.

  1. Отключите автомобиль от сети (выключите все электрические системы).
  2. Отсоедините аккумуляторную батарею от распределительной коробки.
  3. Откручиваем клипсы с пластикового кожуха, которые расположены на блоке.
  4. Снимите крышку и замените перегоревшую плавкую вставку.

Расположение предохранителей указано на внутренней стороне крышки так же, как и на схеме в инструкции к автомобилю. На крышке также можно найти запасные плавкие вставки и зажимы типа «крокодил» для установки.

Салонные предохранители и их замена

Найти предохранители, установленные в салоне Chery Tiggo, можно, если открыть небольшой бардачок. Этот блок расположен вертикально, «лицом» к водителю. В нем находятся предохранители, которые отвечают за внутренние электросистемы автомобиля: кондиционер, подушки безопасности, аудиосистему, освещение салона, обогрев, приборную панель и стеклоочистители.

Замена предохранителей в этом ящике проще, так как его легче найти и открыть. Снять сгоревшие детали и установить новые можно, не вставая с водительского места. Процедура проводится специальным пинцетом, вставленным в одно из гнезд блока.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
