Предохранители и реле Ниссан Тиида

Nissan Tiida — компактный автомобиль сегмента С. Первое поколение С11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах.Второе поколение С12 выпускалось в 2011, 2012, 2013 и 2014 годах. С 2015 года по настоящее время в продаже третье поколение C13. В связи с низким спросом на эту модель официальные продажи в России приостановлены. Данная статья предложит для вашего ознакомления информацию о блоках предохранителей и реле на Ниссан Тиида с фото, схемами и описанием назначения их элементов. Также обратите внимание на предохранитель, отвечающий за прикуриватель.

Тиида

Проверьте назначение предохранителей по схемам на обратной стороне защитной крышки.

В салоне

Он расположен на панели приборов за защитной крышкой со стороны водителя.

Блокировать доступ

Вариант 1

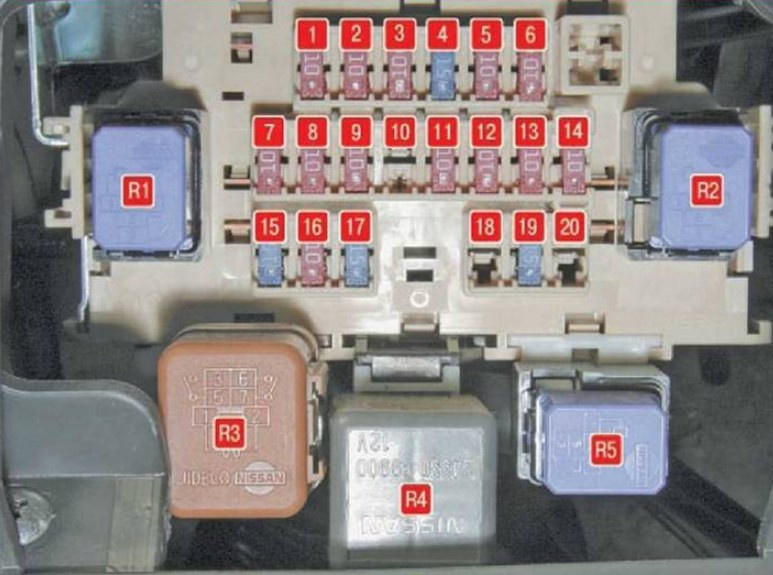

Фото — схема

Фото блок-схемы под капотом

Описание предохранителя

аСистема пассивной безопасности 10А
два10А Дополнительное внутреннее оборудование
3Панель приборов 10А
415A Посудомоечная машина со стеклянной помпой
510А подогрев наружных зеркал
610А Электропривод зеркал, головное устройство аудиосистемы
710А стоп-сигналы
810А Внутреннее освещение
910А Блок управления электрооборудованием кузова
10Бронирование
1110A Лампа габаритного огня, правый задний фонарь
1210A Левый задний фонарь
тринадцатьПанель приборов 10А
1410А Дополнительное внутреннее оборудование
пятнадцать15А двигатель вентилятора охлаждения двигателя
шестнадцать10А Система отопления, кондиционирования и вентиляции
1715А двигатель вентилятора охлаждения двигателя
18Бронирование
ночьРозетка 15А для подключения дополнительного оборудования (прикуривателя)
двадцатьБронирование

Предохранитель №19 на 15А отвечает за прикуриватель.

Назначение реле

  • R1 — Вентилятор отопителя
  • R2 — Дополнительное оборудование
  • R3 — Реле (нет данных)
  • R4 — Обогрев наружных зеркал
  • R5 — Иммобилайзер

Вариант 2

Фото — схема

Вариант салона Ниссан Тиида 2

Обозначение

  1. Аудиосистема 10А, привод зеркала Audio-Acc, блок питания мотора зеркала, блок питания NATS (с чип-ключом)
  2. 10А Обогрев заднего стекла и боковых зеркал
  3. 15А Электродвигатель омывателя переднего и заднего лобового стекла
  4. Плата 10А
  5. 10А Электроника
  6. 10А модуль подушки безопасности
  7. 10А Электроника
  8. 10А Освещение салона и багажника
  9. 10А стоп-сигналы
  10. Пассивный вход 10А (для систем со смарт-ключом)
  11. 10А Электроника
  12. Штекер 15А — прикуриватель
  13. 10А подогрев сиденья
  14. Розетка 15А — консоль, багажник
  15. 15A Отопитель/вентилятор кондиционера
  16. 10А Кондиционер
  17. 15A Отопитель/вентилятор кондиционера

Предохранители 15 и 17 на 15А отвечают за прикуриватель.

Под капотом

В моторном отсеке, рядом с аккумуляторной батареей, находятся 2 блока предохранителей и реле, дополнительный блок реле и предохранители большой мощности на плюсовой клемме аккумулятора.

Монтажный блок

Вариант 1

Схема

Монтажный блок Вариант 1

Расшифровано

а20A Обогрев стекла задней двери
дваБронирование
320А Блок управления двигателем
4Бронирование
5Омыватель ветрового стекла 30А
6Бронирование
7Электромагнитная муфта компрессора переменного тока 10А
8Лампы освещения номерного знака 10А
9Предохранитель противотуманных фар Nissan Tiida 15A (опционально)
1015A Левый блок фар ближнего света
1115А Ближний свет правой фары
1210А Дальний свет правой фары
тринадцать10А Левая блок-фара дальнего света
14Бронирование
пятнадцатьБронирование
шестнадцатьДатчики кислорода в выхлопе 10А
1710 Система впрыска
18Бронирование
ночьТопливный модуль 15А
двадцать10А Датчик АКПП
двадцать одинАБС 10А
22Выключатель фонарей заднего хода 10А
23Бронирование
2415A Дополнительное оборудование
R1Реле обогрева заднего стекла
R2Реле вентилятора охлаждения
R3Реле вентилятора охлаждения
R4Реле зажигания

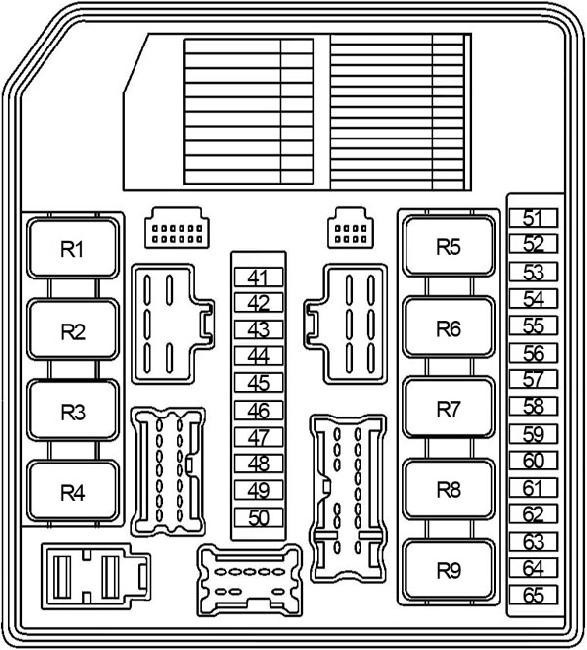

Вариант 2

доступ к блоку 2

Схема

Описание

  • 43 (10А) Правый дальний свет
  • 44 (10А) Длинная фара, левый свет
  • 45 (10А) Кондиционер, стандартное музыкальное освещение и подходящие габариты, освещение, электродвигатели затемнения фар
  • 46 (10А) Габаритные огни, Переключатель освещения под сиденьями, открывание дверей
  • 48 (20А) Электродвигатель стеклоочистителя
  • 49 (15А) Левая фара ближнего света
  • 50 (15А) Правый ближний свет
  • 51 (10А) Компрессор кондиционера
  • 55 (15А) Обогрев заднего стекла
  • 56 (15А) Обогрев заднего стекла
  • 57 (15А) Топливный насос (СН)
  • 58 (10А) Блок питания систем автоматической коробки передач (АТ)
  • 59 (10А) Блок управления АБС
  • 60 (10А) Дополнительное электричество
  • 61 (20А) К клемме В+ IPDM, мотор и реле дроссельной заслонки (для СН)
  • 62 (20А) К клемме B + IPDM, к блоку ECM Клеммы ECM/PW и BATT, клемма питания катушки зажигания, ДПКВ, ДПРВ, клапан адсорбера EVAP, клапан IVTC
  • 63 (10А) датчики кислорода
  • 64 (10А) Катушки форсунок, система впрыска
  • 65 (20А) Передние противотуманные фары
  • R1 — Реле обогревателя заднего стекла
  • R2 — Главное реле блока управления двигателем
  • R3 — Реле ближнего света
  • R4 — реле дальнего света
  • R5 — Пусковое реле
  • R6 — Реле вентилятора 2 системы охлаждения двигателя
  • R7 — Реле вентилятора 1 системы охлаждения двигателя
  • R8 — Реле вентилятора 3 системы охлаждения двигателя
  • R9 — реле зажигания

Дополнительный блок предохранителей

Фото — схема

Дополнительный блок предохранителей ниссан тиида

Цель

а10А иммобилайзер
два10А подогрев сиденья
3Генератор 10А
4Звуковой сигнал 10А
560/30/30А Блок управления электроусилителя руля, омыватель фар, система АБС
6Электрические стеклоподъемники 50А
7Бронирование
8Система впрыска дизельного топлива 15А
910A Дроссельная заслонка
1015А аудио основной блок
11Система ABS 40/40/40А блок управления электрооборудованием кузова, система зажигания
12Бронирование
R1Реле звукового сигнала

Дополнительный блок реле

Расположен с правой стороны. Возможна установка 2х реле, например стеклоочистителя и дневного света. В зависимости от конфигурации они могут быть пустыми.

дополнительный релейный блок

Предохранители на клемме АКБ

Схема

клеммная колодка аккумулятора

Обозначение

  1. 120А Блок управления электроусилителя руля, омыватель фар, система АБС
  2. 60А Блок управления двигателем, реле дроссельной заслонки, реле стеклоподъемников
  3. 80A Дальний и ближний свет фар
  4. 80A Иммобилайзер, подогрев сиденья, генератор, звуковой сигнал
  5. 100А Система АБС, электроблок управления кузовом, система зажигания, блок управления электроусилителем руля, омыватель фар

Схемы подключения блоков предохранителей С13 третьего поколения отличаются от представленных. Они очень похожи на Nissan Note второго поколения.

Этот материал требует дополнений, поэтому будем рады, если вы поделитесь информацией с описанием блоков в Nissan Tiida последнего поколения.
