Компактвэн Citroen xsara picasso выпускается с 1999 года. На европейские рынки он поставлялся в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. В некоторых странах он производится до сих пор мира. За этот период автомобиль получил обновление. В основном это коснулось мушки. Предлагаем ознакомиться с описанием блоков предохранителей Citroen Xara Picasso: их расположением и схемами, а также выбрать предохранитель, отвечающий за прикуриватель и приложить для скачивания инструкцию по эксплуатации.
Xsara Picasso имеет 2 основных блока предохранителей. В этом видео вы можете увидеть, как добраться до них.
В зависимости от комплектации и года выпуска возможны разные варианты этих блоков.
Содержание
Блок с предохранителями под капотом
Вариант 1
Схема
Описание
| а | 10А | Фонари заднего хода — Датчик воды в дизельном топливе — Охлаждающая жидкость |
| два | 15А | Цепь питания топливного насоса |
| 3 | 10А | Электронный блок управления АБС (ECU |
| 4 | 10А | Двигатель (ЭБУ) — ЭБУ АКПП |
| 5 | 10А | БВА — Присадки к дизельному топливу |
| 6 | 15А | Противотуманные огни |
| 7 | 15А | Автоматическое освещение |
| 8 | 20 А | Двигатель (ЭБУ) |
| 9 | 15А | Ближний свет, левая фара |
| 10 | 15А | Правый ближний свет |
| 11 | 10А | Левая фара дальнего света |
| 12 | 10А | Правая фара дальнего света |
| тринадцать | 15А | Звуковой сигнал |
| 14 | 10А | Омыватель переднего и заднего стекла |
| пятнадцать | 30А | Датчики двигателя, катушки зажигания, форсунки, электромагнитные клапана |
| шестнадцать | 30А | Воздушный насос |
| 17 | 30А | Передний дворник |
| 18 | 40А | привод подачи воздуха, сервисная панель |
Максимальные предохранители размещены отдельно на боковой стороне блока.
- MF1 реле мощности вентилятора низкой скорости (20-80А), реле мощности вентилятора высокой скорости
- Калькулятор антиблокировочной системы колес MF2 (20-80A) — Калькулятор контроля устойчивости
- Калькулятор антиблокировочной системы MF3 (20-80A
- Интеллектуальный сервисный модуль MF4 (20–80 А
- Интеллектуальный сервисный модуль MF5 (20–80 А
- Коробка MF6 (20-80A) коробка 12 предохранителей
- MF7 (20-80A) Выключатель питания
- Система подогрева жидкости MF8 (20-80A
Вариант 2
Общий план
Расшифровка схемы
- MF1 70A +BB питание СМ (интеллектуальный сервисный модуль) — стеклоочиститель — обогрев заднего стекла — замок
- Группа вентиляторов MF2 70A (P)
- Группа вентиляторов MF3 60A (P)
- MF4 60A антиблокировочная система колес (A)
- Звуковой сигнал F5 20A
- F6 30A Реле ближнего света (P)
- F7 30A Реле цепи низкой скорости вентилятора (TU5JP/L3) с системой охлаждения
- MF8 70A блок 28 блок предохранителей (A)
- MF9 50A SM power (интеллектуальный сервисный модуль) — указатели поворотов — электрические стеклоподъемники — люк на крыше — + VAN — задний стеклоочиститель — компрессор системы охлаждения
- MF10 40A Управление светом (A)
- MF11 Бесплатно
- MF12 70A противоугонный контакт (+AA, +CC, +D) (A)
- Противоугонный контакт MF13 40A (+KK) (A)
- Диагностический разъем F14 20А — блок питания вычислителя (TU5JP)
- MF15 Бесплатно
- MF16 40A блок 28 блок предохранителей (A)
- Форсунка дополнительного отопителя MF17 30A (A)
- Электропитание F18 (через двойное реле) Бесплатно
- F19 Бесплатно
- F20 10A +DC реле вентилятора (все типы, кроме TU5JP/L3 и EW7J4) (базовое)
- F21+Бесплатно ББ
- F22 25A Указатели поворота
- Калькулятор антиблокировочной системы колес F23 15A+CC
- F24 5A ЭБУ двигателя (A) — модуль предварительного подогрева — расходомер — модуль блокировки защиты 3 реле
- F25 Электропитание 15А (через двойное реле) топливного насоса
- F26 40A + реле ВВ ВКЛ/ВЫКЛ (P)
- F27 30A Реле DIP (P)
- F28 Электропитание 5А (через двойное реле) резистор системы обогрева карбюратора или модуль дроссельной заслонки (TU5JP/L3)
- F29 40A — (5A) + воздушный насос BB (EW7) (A) — сигнальная лампа дополнительного обогревателя (DW10)
- F30 10A правая противотуманная фара (P)
- F31 10A левая противотуманная фара (P)
- F32 10A + DC датчик скорости автомобиля — контакт фонаря заднего хода — модуль блокировки защиты 3 реле
- F33 15A Модуль температуры жидкости (TU5JP) — диагностический разъем — система подогрева топлива — пара контактов датчика уровня охлаждающей жидкости (DW10TD)
- F34 5А питание (через двойное реле) кислородный датчик — электромагнитный клапан очистки бака (бензин) — электромагнитный клапан РВГ — электромагнитный клапан (бензонасос дизеля)
Предохранители в салоне ксара пикассо
Вариант 1
Схема
Обозначение
| а | 15А | Диагностический разъем — сцепка прицепа-каравана |
| два | — | Замена |
| 3 | — | Замена |
| 4 | 20 А | Электронный блок управления (ЭБУ) — Приборная панель — Автомагнитола — Присадки к дизельному топливу — Управление на руле |
| 5 | 15А | — |
| 6 | 10А | Диагностический разъем |
| 7 | 15А | Датчик дождя и света |
| 8 | — | Замена |
| 9 | 30А | Люк на крыше — задние электростеклоподъемники |
| 10 | 40А | Обогрев заднего стекла — Обогрев наружных зеркал |
| 11 | 15А | Задний стеклоочиститель |
| 12 | 30А | Передние электрические стеклоподъемники |
| тринадцать | — | Замена |
| 14 | 10А | Управление на руле — Присадки к дизельному топливу — Подушка безопасности — Датчики парковки |
| пятнадцать | 15А | Приборная панель — Автомагнитола — Кондиционер — Навигация |
| шестнадцать | 30А | Центральный электрический замок |
| 17 | — | Замена |
| 18 | — | Замена |
| ночь | — | Замена |
| двадцать | 10А | Правый стоп-сигнал |
| двадцать один | 15А | Левый стоп-сигнал |
| 22 | 20 А | Прикуриватель, плафон, розетка 12В, подсветка перчаточного ящика |
Предохранитель №22 отвечает за прикуриватель.
Вариант 2

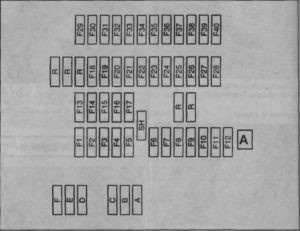

Схема
Таблица с расшифровкой
| К | 20 А | Центральный замок |
| В | 25А | Стеклоочиститель |
| С УЧАСТИЕМ | 30А | Обогрев заднего стекла и наружных зеркал |
| Д | 15А | Компрессор кондиционера, задний дворник |
| Мне | 30А | Люк, окна передних и задних дверей |
| Ф | 15А | Мощность мультиплексной системы |
| F1 | Фронтальные и боковые подушки безопасности, преднатяжители ремней безопасности | |
| F2 | — | Не используется |
| F3 | 5А | Переключатель педали сцепления |
| F4 | 5А | «+» после замка зажигания, мультиплексная система (BSI) |
| F5 | 10А | Мощность стопорного клапана двигателя (2.0 HDi) |
| F6 | 5А | Постоянный источник питания для аварийных сигнальных огней |
| F7 | 5А | Мультиплексная система непрерывного электропитания (BSI) |
| F8 | 10А | Датчик температуры охлаждающей жидкости, плафон, комбинация приборов |
| F9 | 5А | Освещение багажника |
| F10 | 5А | Навигация |
| F11 | — | Не используется |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | 15А | Блок питания для дополнительной вилки и электрооборудования прицепа |
| F15 | 20 А | Окна задних дверей |
| F16 | 40А | Блок защиты |
| F17 | 15А | Автомобильное радио |
| F18 | — | Не используется |
| F19 | 5А | Задние противотуманные фары |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | 10А | Освещение крыши, освещение перчаточного ящика |
| F23 | 20 А | Ситроен ксара пикассо предохранитель прикуривателя |
| F24 | — | Не используется |
| F25 | — | Не используется |
| F26 | 5А | Зеркала с электроприводом |
| F27 | 5А | Постоянный источник питания для аксессуаров и мультиплексной системы (BSI) |
| F28 | — | Не используется |
| F29 | 10А | Левая фара дальнего света |
| Ф30 | 10А | Правая фара дальнего света |
| F31 | 10А | Левая фара ближнего света |
| F32 | 10А | Правый ближний свет |
| F33 | 10А | Корректор фар |
| F34 | 10А | Подсветка номерного знака, передний левый и задний правый габаритные огни |
| Ф35 | 10А | Правый передний и левый задний габаритные огни |
| Ф36 | 15А | Кондиционер |
| F37 | 5А | Не используется |
| F38 | 5А | Кнопочный переключатель |
| F39 | 5А | Не используется |
| F40 | 40А | Вентилятор кондиционера |
Предохранитель №23 на 20А отвечает за прикуриватель.
