Chevrolet Cruze официально появился на российском рынке в 2009 году. Хотя его мировые продажи начались в 2008 году. Выпускался в 2010, 2011, 2012, 2013 годах. После рестайлинга в 2014 году круизер выпускается с обновленной моделью в 2015, 2016, 2017, 2018 и 2019. В нашей публикации я рассмотрю блоки предохранителей и реле для Шевроле Круз с описанием схем на русском языке. Отдельно отметим предохранитель, отвечающий за прикуриватель.
Блоки с предохранителями и реле в моторном отсеке
Главный блок с реле и предохранителями
Находится под капотом с левой стороны моторного отсека, рядом с фарой и аккумулятором. Закрыт защитной пластиковой крышкой. 3 застежки с разных сторон.
На обратной стороне обложки обновленная информация с описанием предохранителей. Возможны изменения представленных схем в зависимости от комплектации и года выпуска вашего автомобиля.
Блок-схема фото
Описание
| Число | Защищенная цепь |
| а | 15А Блок управления коробкой передач |
| два | 15А Блок управления двигателем |
| 3 | Не используется |
| 4 | 10A Воздушный клапан с электромагнитным картриджем |
| 5 | 15А вкл |
| 7 | Не используется |
| 8 | 15А Система впрыска топлива |
| 9 | 15А Система впрыска топлива, система зажигания |
| 10 | 15А Блок управления двигателем |
| 11 | 10А датчик концентрации кислорода |
| тринадцать | 7.5A Соленоидный клапан канистры |
| 14 | Не используется |
| пятнадцать | 20А задний дворник |
| шестнадцать | 7,5A Зажигание, датчик качества воздуха в салоне (система кондиционирования воздуха) |
| 17 | 5A Зажигание, подушка безопасности |
| 18 | Датчик положения дроссельной заслонки 10А |
| ночь | Не используется |
| двадцать | 20А топливный насос |
| 22, 23, 29 | Не используется |
| тридцать | АБС 15А |
| 31 | Модуль управления кузовом 20А |
| 32 | 20А То же |
| 33 | 30А Подогрев передних сидений |
| 3. 4 | 25А люк в крыше |
| 35 | Аудиосистема 30А |
| 36 | Не используется |
| 37 | 10А Предохранитель дальнего и ближнего света правой фары |
| 38 | 10А Левая фара дальнего и ближнего света |
| 39.40 | Не используется |
| 46 | 10А вентилятор охлаждения |
| 47 | 10А датчик концентрации кислорода |
| 48 | 15А Противотуманные фары |
| 49.50 | Не используется |
| 51 | Рог 15А |
| 52 | Плата 15А |
| 53 | 10А электрическое зеркало |
| 54 | 5A Выключатель света, управление освещением |
| 55 | 7.5А Складывающиеся зеркала |
| 56 | Омыватель лобового стекла 15А |
| 57 | 15А Замок рулевой колонки |
| 58 | Не используется |
| 60 | Обогрев зеркал 7,5А |
| 61 | Обогрев зеркал 7,5А |
| 62 | 10А Кондиционер |
| 63 | 7,5А Датчик заднего стекла |
| 64 | 5А датчик качества воздуха |
| шестьдесят пять | 7,5А задние противотуманные фары |
| 66 | 15А Задний стеклоочиститель |
| 67 | 20А Блок управления подачей топлива |
| 68 | Не используется |
| 69 | Датчик напряжения аккумулятора 5А |
| 70 | 5А датчик дождя |
| 71 | Не используется |
| Плавкие звенья | |
| 6 | Стеклоочиститель 30А |
| 12 | Реле стартера 30А |
| двадцать один | 30А Задние электрические стеклоподъемники |
| 22 | Не используется |
| 24 | 30A Передние электростеклоподъемники Cruze |
| 25 | Электронный вакуумный насос 20А |
| 26 | АБС 40А |
| 27 | 30A Электронная система управления ключами |
| 28 | Обогрев заднего стекла 40А |
| 41 | Не используется |
| 42 | Вентилятор охлаждения двигателя 20/30/40А |
| 43,44 | Не используется |
| Четыре пять | Вентилятор охлаждения двигателя 40А |
| 59 | Подогреватель дизельного топлива 30А |
| Реле | |
| R1 | Муфта привода компрессора переменного тока |
| R2 | Реле стартера |
| R3 | Вентилятор охлаждения двигателя (К7) |
| R4 | Реле режима (скорости) работы передних стеклоочистителей |
| R5 | Передние дворники |
| R6 | Не используется |
| R7 | Главное реле системы управления двигателем |
| R8 | Топливный насос |
| R9 | Вентилятор охлаждения двигателя (К2) |
| R10 | Вентилятор охлаждения двигателя (КЗ) |
| R11 | Не используется |
| R12 | Вентилятор охлаждения двигателя (КЗ) |
| R13 | Вентилятор охлаждения двигателя (К1) |
| R14 | Не используется |
| Р15 | Включенный |
| Р16 | Система подогрева (дизель) |
| Р17 | Обогрев наружных зеркал |
Блок с плавкими предохранителями высокой мощности
Он расположен на крышке аккумуляторного отсека.
Схема
Расшифровано
| а | Блок предохранителей на 100 А — приборная панель |
| два | Блок предохранителей на 100 А — приборная панель |
| 3 | 80A Электроусилитель руля (EPS) (NJ1) |
| 4 | Не используется |
| 5 | Блок предохранителей 250 А — дополнительная батарея |
| 6 | Стартер 250/500А |
Дополнительный блок с реле
В зависимости от комплектации возможно наличие отдельно расположенного блока с реле под капотом.
- Реле средней скорости вентилятора охлаждения;
- Реле управления скоростью вентилятора охлаждения;
- Реле средней скорости вентилятора охлаждения.
Блок с предохранителями в салоне
Блок расположен на левой боковой панели чуть ниже левого колена водителя.
Чтобы получить доступ, откройте ящик для хранения мелких предметов и потяните вверх. Затем нужно снять нижнюю часть коробки с упоров панели и вытащить ее.

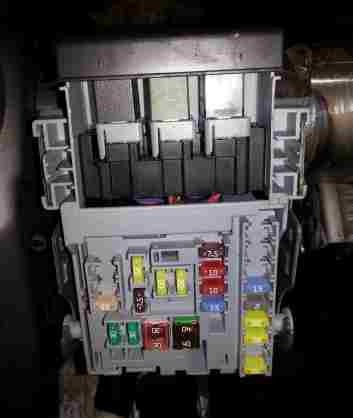

Заблокировать фото
Схема
Таблица с обозначением
| а | Модуль управления мобильным телефоном 10А |
| два | Не используется |
| 3 | Контроллер тела 25A |
| 4 | 20А радиоприемник |
| 5 | 7,5A Блок управления системой помощи при парковке, сирена, дверная ручка — центральная консоль, дисплей |
| 6 | 20А прикуриватель — передний |
| 7 | Розетка 20А для дополнительных приборов — центральная консоль 1/2 |
| 8 | 30A контроллер тела |
| 9 | 30A контроллер тела |
| 10 | 30A контроллер тела |
| 11 | 40A Модуль управления дверью — электрический вентилятор |
| 12 | Не используется |
| тринадцать | 25А Модуль управления подогревом сидений |
| 14 | 7.5А Диагностический блок, подключение подачи масла |
| пятнадцать | 10A Модуль контроля и диагностики подушек безопасности |
| шестнадцать | 10A Реле открывания двери заднего отсека |
| 17 | 15A Блок управления HVAC/панель управления HVAC в сборе |
| 18 | Не используется |
| ночь | Не используется |
| двадцать | Не используется |
| двадцать один | Панель приборов 15А |
| 22 | 2A Приемник сигнала дистанционного управления выключателем зажигания/замком двери |
| 23 | Контроллер тела 20А |
| 24 | Контроллер тела 20А |
| 25 | 20A Модуль управления замком рулевой колонки |
| 26 | Не используется |
| Примечание. Перечисленные ниже реле представляют собой необслуживаемые реле на печатной плате (PCB), расположенные внутри блока. | |
| а | Разблокировка двери заднего отсека |
| два | Логистический режим |
| 3 | Вспомогательное силовое реле |
Обратите внимание: Предохранитель прикуривателя на Шевроле Круз находится в этом блоке под номером 6.
