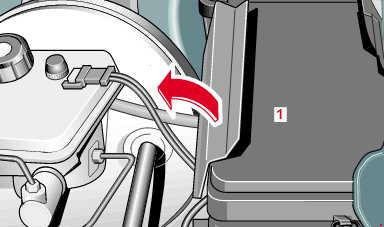

Блок предохранителей в моторном отсеке
| № | Цель | НО |
| один | до 31.5.99: Передний прикуриватель | пятнадцать |
| два | по состоянию на 28.02.97: Дистанционное управление воротами гаража (США) 1.3.97 до 31.5.99: Рабочий экран с блоком управления (Япония) | 7,5 |
| с 1.6.99: передний прикуриватель | пятнадцать | |
| 3 | Комбинированный переключатель: Выключатель Переключатель стиральной машины Переключатель стеклоочистителя Освещение перчаточного ящика | пятнадцать |
| 4 | Комбинация инструментов Автоматическая система отопления (ГАУ), до 31.05.99: Блок управления отопителем Двойной клапан Блок управления кондиционером Циркуляционный насос Двойной клапан Автоматический кондиционер: Блок управления кондиционером | десять |
| 5 | до 28.02.97: Тревога Левый дополнительный указатель поворота Дополнительный индикатор справа | пятнадцать |
| 6 | до 31.05.99: передний прикуриватель (15R-30: custom) | пятнадцать |
| 7 | до 28.02.97: Комбинация инструментов Автоматическая система отопления (ГАУ): Блок управления отопителем Вентилятор отопителя Двойной клапан Двигатели 104, 111: | двадцать |
| Комбинация инструментов Автономный отопитель (ГАУ), с 1.3.97 по 31.5.99: Блок управления отопителем Вентилятор отопителя Двойной клапан Кондиционер Tempmatic: Вентилятор отопителя Блок управления кондиционером Двойной клапан Автоматический кондиционер: Блок управления кондиционером Определение загрязнения | пятнадцать | |
| восемь | до 28.02.97: Блок управления отопителем (HAU) Блок управления кондиционером | 7,5 |
| девять | с 1.3.97: блокировка рулевой колонки | пятнадцать |
| десять | до 28.02.97: Реле заднего стеклоочистителя Реле стиральной машины | 7,5 |
| с 1.6.98: Индикатор подушки безопасности Блок управления удерживающей системой | десять | |
| 11 | Разъем питания дополнительного оборудования в багажнике Радио (с 1.6.98) Панель управления радио и навигацией (с 1.6.98) Рендерер навигации (с 1.6.98) Передатчик/приемник CTEL (до 31.05.99) Реле электропривода пассажирского сиденья (с 1.6.99) | пятнадцать |
| 12 | Подогрев передних сидений Подогрев заднего сиденья Срабатывание ремня безопасности Задняя шторка Реле заднего стеклоочистителя (с 1.6.99) | десять |
| тринадцать | Индикатор подушки безопасности (до 28.02.97) Датчик боковой подушки безопасности водителя Датчик подушки безопасности, сторона переднего пассажира Радио (до 28.02.97) Панель управления магнитолой и навигацией (до 28.02.97) Навигационный процессор (до 28.02.97) Блок управления фиксатором (с 1.6.98) Система аварийного натяжения ремней (АВР) с подушками безопасности (АБ) (с 1.3.97) Датчик распознавания занятости и детского сиденья (с 1.3.97) | десять |
| 14 | до 28.02.97: Парктроник Инфракрасный пульт дистанционного управления (IFZ) | 7,5 |
| Реле заднего стеклоочистителя (с 1.3.97 по 31.5.99) Электрические зеркала Блок управления инфракрасной системой Реле 15 клемм (с 1.6.99) Блок управления контроля давления в шинах (с 1.6.99) | ||
| пятнадцать | КПП 722 (до 28.02.97): Эстафета кикдауна (до 31.05.96) Соленоид блокировки нейтрали и заднего хода (с 1.6.96) Двигатели 104, 111 (до 28.02.97): Клапан продувки адсорбера Электромагнитный клапан фаз газораспределения Двигатели 604, 605 до 31.05.96, Двигатель 606: Реле времени накала (до 28.2.97) Разъем канала передачи данных, контакт 2 (до 28.02.97) Парктроник (с 1.3.97) | пятнадцать |
| шестнадцать | до 28.02.97: Зеркало с автоматическим затемнением Инфракрасный пульт в зеркало (до 31.05.96) Термовыключатель системы обогрева омывателя ветрового стекла Тепловые зеркала Электрические зеркала | пятнадцать |
| с 1.3.97 по 31.5.99: Блок управления левой передней дверью | пятнадцать | |
| с 1.6.99: Блок управления передней левой дверью | двадцать | |
| 17 | до 28.02.97: Датчик положения рулевого колеса Разъем канала передачи данных, контакт 3 Инфракрасный пульт дистанционного управления (IFZ) (до 31.05.96) Блок управления инфракрасной системой (с 1.6.96) | десять |
| с 1.3.97: Блок отопителя STH или дополнительный обогреватель Таймер подогревателя Блок управления инфракрасной системой Двигатели 602, 611, 612, 613, до 31.5.00: Отопитель STH или дополнительный отопитель | двадцать | |
| Восемнадцать | с 1.6.96: Реле обратной связи | пятнадцать |
| с 1.3.97: Блок управления левой задней дверью Реле обратной связи (с 1.6.99) | двадцать | |
| девятнадцать | Двигатели 111, с 1.6.96: Катушки зажигания | десять |
| Двигатель 104, с 1.6.96: Двигатель 119: Катушки зажигания (до 28.2.97) с 1.3.97 по 31.5.99: Реле вспомогательного вентилятора Вентилятор охлаждения масла коробки передач Дополнительный вентилятор охлаждающей жидкости и небольшая коробка передач | пятнадцать | |
| с 1.6.99: Насос АБС ASR/SPS Распределительный щит ESP, SPS и BAS | 40 | |
| двадцать | Блок управления двигателем и вентилятором кондиционера (до 31.05.99) Двигатели 111ME, 112: Электродвигатель вентилятора кондиционера и блок управления (с 1.6.99) | 50 |
| Блок управления дополнительным вентилятором (с 1.3.97) Двигатели 113, 613: блок управления вентилятором двигателя и кондиционером (с 1.6.99) | 30 | |
| Двигатели 611, 612: Электродвигатель вентилятора кондиционера и блок управления (с 1.6.99) | 70 | |
| 21 | Не используется | — |
| 22 | до 28.02.97: Многофункциональный коммутатор | 30 |
| 23 | Датчик дождя (до 28.02.97) Передатчик/приемник CTEL Коммутатор TELE AID (с 1.3.97 по 31.5.00) Коммутатор экстренного вызова (с 01.03.97) Интерфейс CTEL (с 1.3.97) Интерфейс CTEL D2B (с 1.6.99) Интерфейс D2B (с 1.6.99) | 7,5 |
| 24 | Двигатель 111 с круиз-контролем, с 1.6.00: Блок управления ME-SFI [ME] | 7,5 |
| 25 | до 28.02.97: Блок отопителя STH или дополнительный обогреватель Таймер подогревателя | двадцать |
| Двигатель 111 с Tempomat и КПП 722, с 1.6.00: Блок управления усилителем тормозов | 25 | |
| 26 | Не используется | — |

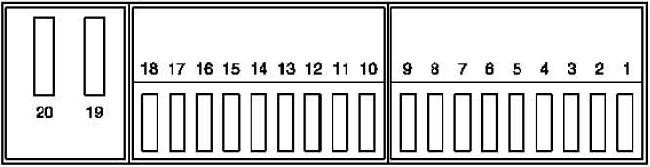

Блок предохранителей под задним сидением
| № | Цель | НО |
| один | до 28.02.97: Многофункциональный блок управления: Левый задний электростеклоподъемник Задний правый электростеклоподъемник | 30 |
| с 1.3.97: Блок управления передней правой двери | двадцать | |
| два | до 28.02.97: Многофункциональный блок управления: Левый передний электростеклоподъемник Стеклоподъемник правый передний | 30 |
| с 1.3.97: Блок управления задней правой дверью | двадцать | |
| 3 | до 28.02.97: Освещение багажника Комбинированный блок управления Обложка Задняя обложка Лампы в дверях Вентиляция переднего левого сиденья Вентиляция правого переднего сиденья Такси: | пятнадцать |
| с 1.3.97: Нижняя панель управления Задняя обложка Освещение багажника Такси: Внутренний свет | 7,5 | |
| 4 | до 28.02.97: Люк Переключатель люка | 25 |
| с 1.3.97: Блок управления панелью управления крышей | 25 | |
| 5 | Пневматическая система Звуковой сигнал противоугонной системы Радио Панель управления радио и навигационной системой Навигационный процессор CD-проигрыватель с чейнджером (в багажнике) Ресивер и усилитель (в багажнике) Блок индикации и управления функциями COMAND (с 1.6.99) Модуль усилителя антенны на заднем стекле (с 1.6.99) | 25 |
| 6 | до 28.02.97: Универсал: система блокировки задней двери | двадцать |
| с 1.3.97: 111, 112, 113 Двигатели: Топливный насос | 25 | |
| 7 | до 28.02.97: Электрические зеркала Блок регулировки рулевой колонки | 30 |
| с 1.3.97: Универсал: система блокировки задней двери | двадцать | |
| восемь | Блок управления сиденьем с электроприводом, левый (с памятью) Частично электрическая регулировка положения сиденья водителя (с 1.6.99) | 25 |
| девять | Блок управления сиденьем с электроприводом, левый (с памятью) Частично электрическая регулировка положения сиденья пассажира (с 1.6.99) | 25 |
| десять | Холодильник Внутреннее наблюдение (при наличии тревоги) (до 28.02.97): Датчик движения Сигнализация (АТА) (до 28.02.97): Датчик наклона АТА Информационные системы, (Япония; с 1.3.97 по 31.05.99): CD-проигрыватель с чейнджером (в багажнике) Антенный усилитель ТВ-тюнер Навигационный процессор Реле 15 контактов Блок индикации и управления функциями COMAND (с 1.6.99): ТВ-тюнер | десять |
| 11 | с 1.3.97 по 31.5.99: Сигнализация (АТА): Дополнительный звуковой сигнал с питанием от батареи Датчик наклона (США) Датчик положения рулевого колеса Охрана салона (при наличии сигнализации): Датчик наклона Датчик движения Аварийное отпирание крышки багажника (с 1.6.00) Электронная программа стабилизации (ESP): Датчик положения рулевого колеса Охрана салона (при наличии сигнализации): Датчик движения Датчик наклона | 7,5 |
| 12 | Соединитель прицепа | 25 |
| тринадцать | Блок управления правым сиденьем (с памятью) | 25 |
| 14 | Блок управления правым сиденьем (с памятью) | 25 |
| пятнадцать | Такси (до 28.02.97): Сигнальное освещение такси Переключатель сигнала такси Система динамической навигации (с 1.3.97 по 31.5.98): Телефон Коммутатор TELE AID (с 1.3.97) Коммутатор экстренного вызова (с 01.03.97) Отправитель/получатель CTEL (до 31.05.98) Блок голосового управления (с 1.6.98) Интерфейс D2B (до 31.5.00) Блок управления контроля давления в шинах (с 1.3.97) | 7,5 |
| шестнадцать | Аудиоусилитель | 25 |
| 17 | до 28.02.97: Подогрев заднего сиденья | 25 |
| с 1.3.97: Подогрев заднего сиденья | двадцать | |
| Восемнадцать | Подогрев передних сидений | двадцать |
| девятнадцать | Пневматическая система Обогрев заднего стекла Центральный замок Сигнализация Датчик объема и датчик прицепа | 40 |
| двадцать | с 1.3.97: Служебные автомобили Такси: Дополнительный блок предохранителей | 40 |

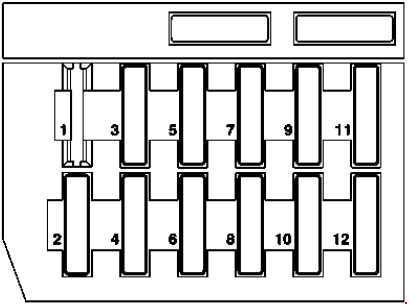

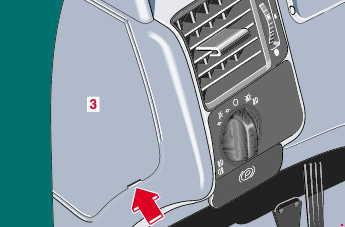

Блок предохранителей в панели приборов (автомобили с левым расположением руля)
| № | Цель | НО |
| один | Не используется | — |
| два | Выключатель стоп-сигнала Круиз-контроль | пятнадцать |
| 3 | Правый дальний свет Индикатор дальнего света | 7,5 |
| 4 | Фонари заднего хода Указатели поворота Управление задним стеклоочистителем (T210) Затемнение зеркала заднего вида Помощь при парковке | пятнадцать |
| 5 | Левый дальний свет | 7,5 |
| 6 | Правый ближний свет | пятнадцать |
| 7 | Габаритные огни с правой стороны | 7,5 |
| восемь | Левый ближний свет | пятнадцать |
| девять | Передние противотуманные фары | пятнадцать |
| десять | Габаритные огни с левой стороны | 7,5 |
| 11 | Подсветка номерного знака автомобиля Освещение приборной панели Сигнальные лампы Корректор фар | 7,5 |
| 12 | Задний противотуманный фонарь | 7,5 |

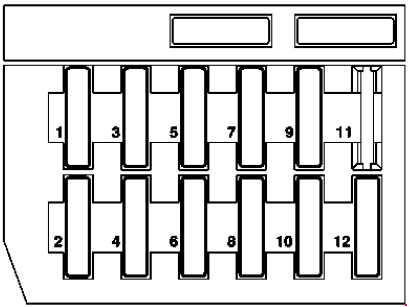

Блок предохранителей в панели приборов (автомобили с правым расположением руля)
| № | Цель | НО |
| один | Передние противотуманные фары | пятнадцать |
| два | Задний противотуманный фонарь | 7,5 |
| 3 | Габаритные огни с правой стороны | 7,5 |
| 4 | Габаритные огни с левой стороны | 7,5 |
| 5 | Левый дальний свет | 7,5 |
| 6 | Подсветка номерного знака автомобиля Освещение приборной панели Сигнальные лампы | 7,5 |
| 7 | Правый дальний свет Индикатор дальнего света | 7,5 |
| восемь | Левый ближний свет | пятнадцать |
| девять | Выключатель стоп-сигнала Круиз-контроль | пятнадцать |
| десять | Правый ближний свет | пятнадцать |
| 11 | Не используется | — |
| 12 | Фонари заднего хода Указатели поворота Управление задним стеклоочистителем (T210) Затемнение зеркала заднего вида Помощь при парковке | пятнадцать |
