Mercedes-Benz Vito Viano W639 V-Class представляет второе поколение модельного ряда Mercedes Vito с обозначением 639 и выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 гг на этот раз модель была обновлена. В этой статье мы представим описание предохранителей и реле Мерседес Вито 639 с блок-схемами и их расположением. Обратите внимание на предохранитель прикуривателя.
Исполнение блоков и назначение элементов в них могут отличаться от представленных и зависеть от года выпуска и уровня электрооборудования.
Блок под капотом
Под капотом главный блок предохранителей находится слева или справа от моторного отсека, за защитным кожухом, и состоит из нескольких секций.
Предохранители
Гравный верхий отдел
Схема
Описание
| один | Стеклоочиститель 30А |
| два | Сигнал 15А |
| 3 | 5A Выключатель стоп-сигнала |
| 4 | 7,5 А Отопление |
| 5 | 5A Диагностический разъем, поворотный переключатель освещения, комбинация приборов |
| 6 | Компоненты двигателя 5A |
| 7 | 30А задний дворник |
| восемь | 10А Клемма 87 (1) |
| девять | 15А Клемма 87 (2) |
| десять | 10А Клемма 87 (3) |
| 11 | Клемма двигателя 7,5 А 30Z |
| 12 | 30А обогрев заднего стекла |
| тринадцать | 7,5 А Замок зажигания/приборная панель |
| 14 | 7.5А Тормозная система |
| пятнадцать | 5A Регулировка угла наклона фар |
| шестнадцать | 25А стартер |
| 17 | 15А топливный насос |
| Восемнадцать | 15A Освещение прикуривателя/перчаточного ящика |
| девятнадцать | Радиус 5А |
| двадцать | 15А Катушки зажигания М112 |
| двадцать | Дизель HFM 5A |
| 21 | 7,5А автоматическая коробка передач |
| 22 | 7,5А тахограф |
| 23 | 10А Блок управления подушками безопасности |
| 24 | 5А Зеркало заднего вида |
| 25 | 5А Блок управления прицепом |
| 26 | Реле отключения 5А |
| 27 | 5A Клемма 15 производитель кузова/оборудования |
| 28 | 10А Блок управления коробкой передач |
| 29 | 5A Помощь при трогании на подъеме |
| 30 | Бронировать |
| 31 | Сигнал АТА 10F |
| 32 | 5A Разъем для мобильного телефона/VICS |
| 33 | 10А Подушка безопасности, автоматическое распознавание детских кресел |
| 3. 4 | 5A Клемма 15 R Производитель кузова/оборудования |
| 35 | 7.5A Верхняя панель управления |
| 36 | 10A Поясничная регулировка (сиденье) |
| 37 | 7.5A Зеркало для макияжа с подсветкой |
| 38 | 7.5A Развлекательная программа для задних пассажиров |
| 39 | Бронировать |
| 40 | 10А Предохранитель двигателя (дизель) |
| 40 | 20А Предохранитель двигателя (бензин) |
| 41 | 10А Предохранитель двигателя (дизель) |
| 41 | 20А Предохранитель двигателя (бензин) |
| F1 | 225A Клемма 30, электрическая система, генератор |
| F4 | 60А Вентилятор кондиционера (блок охлаждения) |
| F5 | Насос вторичного воздуха 40А |
Нижний правый отдел
Схема
Обозначение
| 21 | 5A Выключатель освещения и верхняя часть панели управления |
| 22 | 7.5A Развлекательная программа для задних пассажиров |
| 23 | 10А внутреннее освещение |
| 24 | 7,5 / 25A Верхняя панель управления и сдвижная/подъемная крыша |
| 25 | 25A Подъемно-сдвижная крыша заднего отсека |
| 26 | 5A Автономный отопитель, радио |
| 27 | 7.5A Кондиционер в передней части кабины |
| 28 | Розетка сзади 15А |
| 29 | 7.5A Модуль управления мобильным телефоном/CD-чейнджером/микрофоном |
| 30 | Органы управления подогревом сидений 30A |
| 31 | Тахограф 5А |
| 32 | 5А диагностический шлюз |
| 33 | Диагностический разъем 10А |
| 3. 4 | 15А аудио шлюз |
| 35 | Бронировать |
| 36 | Система очистки фар 30А |
| 37 | Звуковой сигнал батареи 10A ATA |
| 38 | 20А Замок рулевой колонки |
| 39 | 40A Вентилятор переднего отсека |
Нижний левый отдел
Схема
Цель
| 21 | 15А Розетка 12В в салоне слева |
| 22 | 15А Розетка 12В в салоне справа |
| 23 | Розетка для прицепа 20А |
| 24 | 25А Буксировочная разведывательная группа |
| 25 | 30А Регулировка сиденья водителя |
| 26 | 30A Регулировка сиденья пассажира |
| 27 | 30A Левая электрическая сдвижная дверь |
| 28 | 30А Правая сдвижная дверь с электроприводом |
| 29 | Вентилятор заднего отсека 30А |
| 30 | Система пневматической подвески 40A |
| 31 | 10А Парктроник |
| 32 | 5A Датчик давления в шинах |
| 33 | Аудиосистема 25А |
| 3. 4 | 5A Блок управления мобильным телефоном/VICS, ТВ-усилитель |
| 35 | 20A Автономный блок управления отоплением |
| 36 | Бронировать |
| 37 | 5A Система кондиционирования воздуха в задней части салона |
| 38 | Пульт дистанционного управления камерой 7.5A COMAND |
| 39 | 5А обычный таксометр |
| 40 | 15А 12В розетка задняя правая |
| 41 | 10A Блок управления фартуком крыши |
| 42 | Бронировать |
Предохранители № 21, 22 и 40 на 15А отвечают за работу прикуривателя.
Реле
Схема
Расшифровка
| R1 | Реле звукового сигнала |
| R2 | Реле стеклоочистителя №1 |
| R3 | Реле стеклоочистителя №2 |
| R4 | Силовое реле; |
| Обслуживание двигателя. | |
| R5 | Реле стартера |
| R6 | Реле топливного насоса |
| R7 | Релейный контакт 15R |
| R8 | Релейный контакт 15R |
| R9 | Реле обогрева заднего стекла |
| R10 | Релейный контакт 15R |
| R11 | Релейный контакт 15R |
| R12 | Реле омывателя фар |
| R13 | Реле насоса впрыска вторичного воздуха |

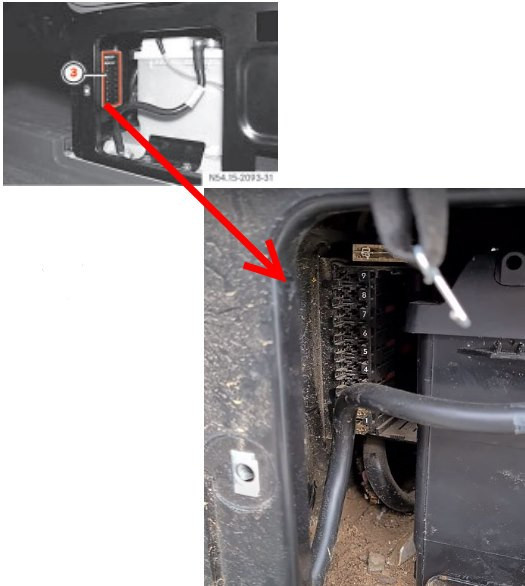

Блок в салоне
Он расположен сбоку от сиденья водителя.
Схема
Описание
| F6 | Модуль сбора и возбуждения сигналов (SAM) / блок предохранителей и реле (SRB) / модуль управления двигателем, выключатель зажигания, комбинация приборов |
| один | 25А Блок управления левой дверью |
| два | 25А Блок управления правой двери |
| 3 | 25A Блок управления для параметрируемого специального модуля |
| Резерв (для Китая) | |
| 4 | 25A Блок управления для параметрируемого специального модуля |
| Резерв (для Китая) | |
| 5 | 15А Розетка 12В на раме пассажирского сиденья |
| Резерв (для Китая) | |
| 6 | Замена |
| Аксессуар для легкового автомобиля/фургона [1] | |
| 7 | Замена |
| восемь | Замена |
| Аксессуар для легкового автомобиля/фургона [1] | |
| девять | Замена |
| Аксессуар для легкового автомобиля/фургона [1] | |
| десять | Замена |
| 11 | Замена |
| 12 | Замена |
| тринадцать | Радио 15/20A / система COMMAND / 1-я и 2-я розетка DIN |
| 14 | 7.5A Развлекательная система для пассажиров сзади/комплект для модернизации мобильного телефона |
| пятнадцать | 5A тахограф/мультимедийный интерфейс |
| шестнадцать | Акустическая система 25А |
| 17 | 5А таксометр |
| Восемнадцать | 25A Панель управления люком/крышей |
Подробнее о ремонте и обслуживании Мерседес Вито 639 вы можете узнать в этом оригинальном руководстве: «скачать.”
На нашем канале мы также подготовили видео об этом предмете. Смотрите и подписывайтесь.
А если у вас есть, что добавить, пишите в комментариях.
