Mercedes-Benz Sprinter 906 представляет собой второе поколение линейки Mercedes Sprinter. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 с различными вариантами двигателей (411, 511, 515 CDI и т д.). В этом материале вы найдете информацию о расположении электронных блоков управления, описание предохранителей и реле на Мерседес Спринтер 906 с блок-схемами и фото примерами их исполнения. Выберите предохранители, отвечающие за прикуриватель.
Исполнение блоков и назначение элементов в них могут отличаться от представленных и зависеть от года выпуска, уровня комплектации и региона поставки.
Плохая схема или генерация?
Содержание
Расположение блоков

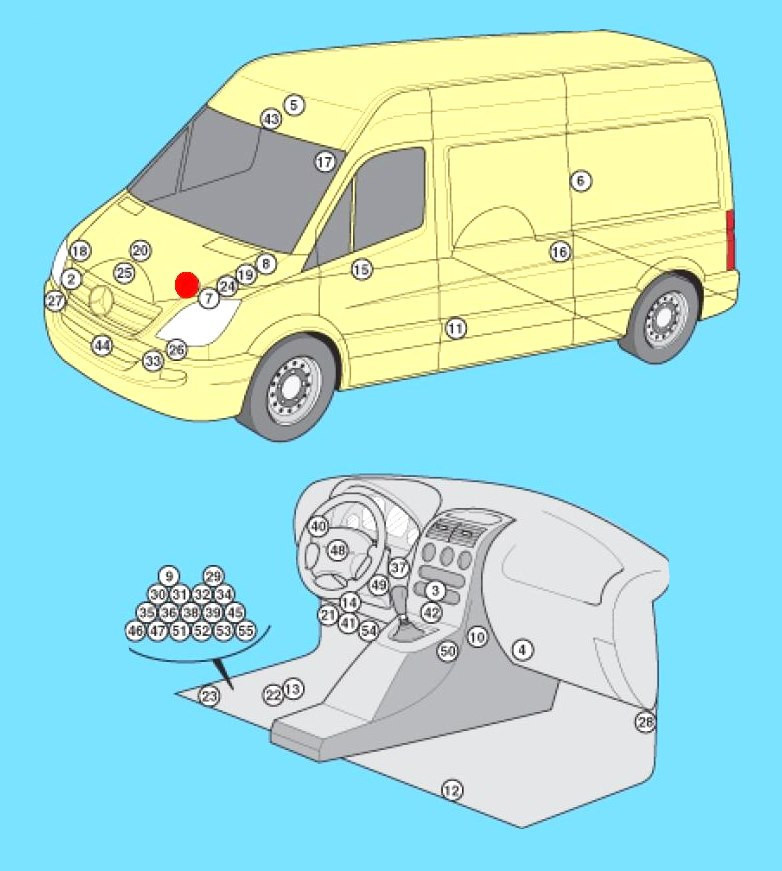

Общее расположение блоков
Описание
| один | Электронный блок управления АБС |
| два | Реле двигателя вентилятора конденсатора кондиционера |
| 3 | Электронный блок управления кондиционером — в панели управления отопителем |
| 4 | Модуль управления двигателем вентилятора кондиционера/отопителя — рядом с двигателем вентилятора |
| 5 | Антенный усилитель сигнала |
| 6 | Блок управления пневмоподвеской — стойка «0” |
| 7 | Противоугонная сирена — моторный отсек, левая сторона |
| восемь | Дополнительный аккумулятор — моторный отсек, левая сторона |
| девять | Реле вторичной батареи |
| десять | Блок управления дополнительным отопителем (тип 1) |
| 11 | Дополнительный блок управления отоплением (тип 2) |
| 12 | Дополнительный блок управления отоплением (тип Z) — в блоке отопления |
| тринадцать | Аккумуляторная батарея |
| 14 | Диагностический разъем (DLC) |
| пятнадцать | Блок электроуправления двери водителя |
| шестнадцать | Электроблок управления задней левой двери |
| 17 | Блок управления электрооборудованием правой задней двери |
| Восемнадцать | ECM (дизель) — двигатель 651 |
| девятнадцать | ECM (Дизель) — кроме двигателя 651 |
| двадцать | Электронный блок управления двигателем (бензин) — на двигателе |
| 21 | Блок предохранителей/реле, панель приборов |
| 22 | Блок предохранителей/реле в пространстве для ног |
| 23 | Блок предохранителей/реле под сиденьем |
| 24 | Блок управления свечами накаливания — двигатель 646 |
| 25 | Блок управления свечей накаливания — кроме двигателя 646 |
| 26 | Блок управления левой фарой (ксеноновые фары) |
| 27 | Блок управления правой фарой (ксеноновые фары) |
| 28 | Блок управления корректором фар — стойка «А” |
| 29 | Реле заднего обогревателя 1 |
| 30 | Реле заднего обогревателя 2 (с противоугонной системой) |
| 31 | Реле обогревателя лобового стекла |
Блок предохранителей и реле под панелью
Под панелью приборов, в пространстве для ног с левой стороны автомобиля, за защитной крышкой находится главный блок предохранителей и реле. Для доступа поверните застежку в середине крышки.

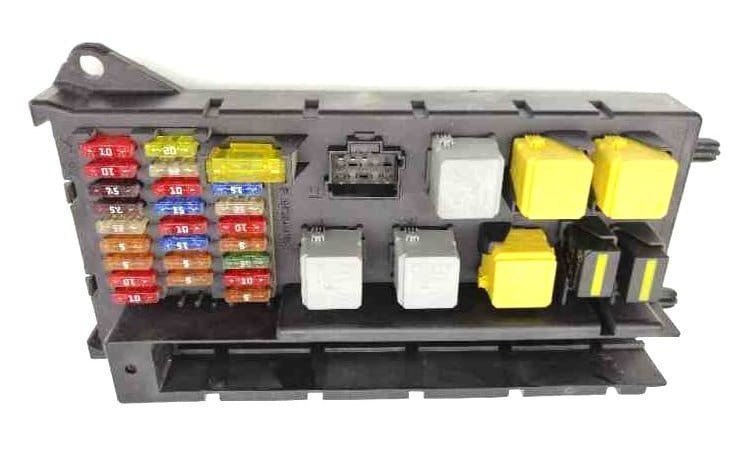

Фото — пример

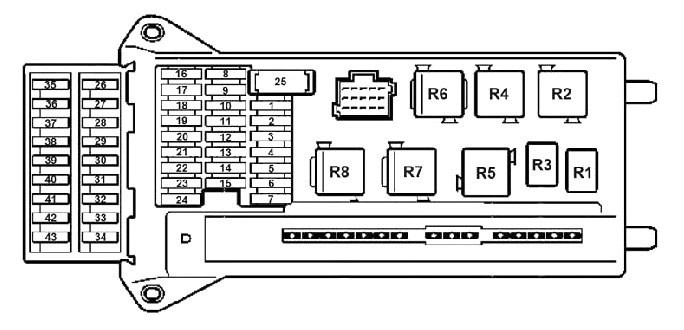

Схема
Обозначение
| один | Рог 15А |
| два | 25A Блокировка рулевой колонки (ELV), электронный переключатель зажигания и запуска (EZS) |
| 3 | 10A Клемма 30z (бензиновые двигатели), электронный выключатель зажигания (EZS), комбинация приборов |
| 4 | 5A Выключатель освещения (LDS), блок переключателей в центральной консоли (OBF; контакт 30) |
| 5 | 30А Передний стеклоочиститель |
| 6 | 15А топливный насос |
| 10A Управление двигателем, клемма 87 (5) (автомобили с кодом MI6/XM0) | |
| 7 | 5A Модуль трубки рулевой колонки (MRM) |
| восемь | 20A Управление двигателем, клемма 87 (2) |
| девять | 20A Клемма управления двигателем 87 (3) (автомобили с бензиновым двигателем) |
| 25A Управление двигателем, клемма 87 (3) (автомобили с дизельным двигателем) | |
| 20A Управление двигателем, клемма 87 (1) (автомобили с кодом MI6/XM0) | |
| десять | 10A Клемма управления двигателем 87 (4) |
| 11 | 15А Клемма 15R |
| 12 | 10A Терминал подушки безопасности 15R |
| тринадцать | 15А Аудиомодуль, прикуриватель, освещение вещевого ящика, гидроборт для кузова, розетка ПНД |
| 14 | 5A Выключатель освещения (LDS), комбинация приборов, диагностический разъем, отключение сигнализатора заднего хода, противоугонная система с отслеживанием автомобиля, контакт 15 |
| пятнадцать | 5A Корректор фар (LWR), передний обогреватель |
| шестнадцать | 10A Клемма управления двигателем 87 (1) |
| 17 | 10А подушка безопасности |
| Восемнадцать | 7,5A Клемма 15, выключатель стоп-сигнала |
| девятнадцать | 7.5A Внутреннее освещение, клемма 30 |
| двадцать | 25A Клемма 30, правый передний стеклоподъемник, сигнальный привод и модуль регистрации |
| 21 | 5А Блок управления двигателем, клемма 15 |
| 22 | 5А АБС, ESP, клемма 15 |
| 23 | Стартер 20/25А, клемма 50 |
| 10A Управление двигателем, клемма 87 (6) (автомобили с кодом MI6/XM0) | |
| 24 | 10A Компоненты двигателя, клемма 15 (дизельные двигатели), блок управления (автомобили с двигателем NGT, работающим на природном газе) |
| 25 | Розетка на передней панели 25А |
| 26 | 25А Блок управления водительской двери |
| 27 | Диагностический разъем 10А |
| 28 | 25А Тормозная система (клапаны) |
| 29 | 40А Тормозная система (бустерный насос) |
| 30 | Двигатели 7,5/10 А, клемма 87 (5) (7,5 А — M272, OM651; 10 А — OM642) |
| 31 | Электродвигатели 7,5/10А клемма 87 (6) (7,5А — OM651, M271, M272; 10A — OM642) |
| 32 | Очиститель фар 30А |
| 33 | 15A Противоугонная система (EDW), проблесковый маячок/СГУ |
| 3. 4 | 10А Резерв (до 07.03) |
| 10A Дополнительный модуль указателя поворота | |
| 35 | Радиоприемник 15А 1 DIN |
| Радиоприемник 20А 2 DIN | |
| 36 | 7.5A Поддержка мобильного телефона, тахографа, навигационной системы |
| 37 | 30A Вентилятор переднего салона, дополнительная система отопления, 1 ступень вентилятора |
| 38 | Таймер вспомогательного нагрева 7,5 А, радио, модернизация электрооборудования — розетка DIN, система FleetBoard, противоугонное устройство слежения за транспортным средством |
| 39 | 30А подогрев сиденья |
| 40 | 10A Электрооборудование кузова, третья сторона |
| 5А Блок управления тормозом | |
| 41 | 10A Передний кондиционер, CD-чейнджер, система отопления, система обогрева задней части салона |
| 42 | 7,5/10А Датчик движения, комфортный свет, спутниковое радио, лампа для чтения и освещения грузового отсека, освещение багажника |
| 43 | 7,5А задний кондиционер |
| Реле | |
| R1 | Реле звукового сигнала |
| R2 | Реле переднего стеклоочистителя, режим 2 |
| Реле стеклоочистителя, ступень 1/2 | |
| R3 | Реле топливного насоса |
| Реле стартера, контакт 15 (автомобили с кодом MI6/XM0) | |
| R4 | Реле переднего стеклоочистителя, режим 1 |
| Реле включения/выключения дворников | |
| R5 | Пусковое реле, клемма 50 |
| R6 | Реле, клемма 15R |
| R7 | Реле управления двигателем, клемма 87 |
| R8 | Реле, клемма 15 |
Блоки предохранителей и реле под сиденью
С левой стороны под водительским сиденьем несколько блоков с предохранителями и реле.
Блок предохранителей и реле сбоку сиденья
Для доступа снимите защитную крышку.
Вариант 1
Фото пример
Схема
Цель
| один | 5A Регулировка зеркал, реле обогрева заднего стекла |
| два | 30А задний дворник |
| 3 | 5A Отопитель с таймером, камера заднего вида, нейтральный переключатель (с функцией помощи при запуске, 4WD и поддержания работы двигателя), дооснащение электрооборудованием — розетка DIN (крыша), система FleetBoard, противоугонная система с отслеживанием автомобиля, аварийный молоток на задней части автомобиля , освещение аварийного выхода |
| 4 | 7,5А тахограф, круиз-контроль (ADR), ВОМ, тягово-сцепное устройство (AAG) |
| 5 | 10A Блок управления системой переключения передач (EGS), контакт 87 |
| Функция запуска 5A, остановка двигателя ECO, переключатель капота | |
| 6 | Полный привод 5А |
| 10A AWD, система регулировки дорожного просвета (ENR), вспомогательный масляный насос | |
| 7 | 7,5/10/15A Модуль рычага управления автоматической коробкой передач (EWM) |
| восемь | Самосвальная/подъемная платформа 3-сторонняя 10А, клемма 15, PARKTRONIC |
| девять | 15А БСУ/потолочный вентилятор |
| 7.5A Муфта компрессора кондиционера Переключаемый предупреждающий зуммер для сигнальной лампы заднего хода | |
| десять | 25А Обвес, клемма 30 |
| 11 | 15А Обвес, клемма 15 |
| 12 | 10А Обвес, клемма D+ |
| тринадцать | 10A Дополнительный индикаторный модуль (до 07.03) |
| 30А задний кондиционер | |
| 20A Топливный насос FSCM (модуль контроля уровня топлива) | |
| 15A Реле топливного насоса без FSCM (автомобили с кодом MI6/XM0) | |
| 14 | Розетка для прицепа 20А |
| пятнадцать | Тягово-сцепное устройство 25А (AAG) |
| шестнадцать | 7.5A Система контроля давления в шинах (RDK), Парктроник |
| 17 | 25A Блок управления параметрируемым специальным модулем (PSM) |
| Восемнадцать | 25A Блок управления параметрируемым специальным модулем (PSM) |
| девятнадцать | Потолочный шкаф управления 5/10А (DBE) |
| 25A Наклонно-сдвижная крыша, верхний блок управления (DBE) | |
| 10А Система «ЭРА-ГЛОНАСС” | |
| двадцать | 7.5A Габаритные огни, подсветка номерного знака, опознавательный свет |
| 21 | 30А Обогрев заднего стекла без EDW (противоугонная система) |
| 15А Обогрев заднего стекла с EDW (противоугонная система) | |
| 22 | 15А обогрев заднего стекла |
| Автомобильная розетка 20А | |
| 23 | 10A Электрооборудование кузова, третья сторона |
| Розетка 15А в заднем отсеке слева | |
| 24 | Займите место водителя 15А |
| 25 | Розетка 15А в задней части салона справа |
| 26 | Дополнительный водонагреватель 25А |
| 27 | Дополнительный обогреватель 25А |
| Дополнительный воздухонагреватель 20А | |
| 28 | 30A Задний кондиционер (до 07/03) |
| 7,5 А СПГ, клемма 87 | |
| 25A Пусковое реле SRB (блок предохранителей и реле; автомобили без резервного аккумулятора) | |
| 25А стартер поддерживается бортовой сетью через дополнительный аккумулятор | |
| 29 | 10/30A Полный привод |
| 7.5A Клемма 87 (7) газовая топливная система, автомобили с двигателем на природном газе NGT | |
| 30 | 30A Пневмоподвеска (компрессор), усилитель тормозов (для Северной Америки) |
| 10A Полный привод (компрессор) | |
| 15A Дополнительный вентилятор теплообменника | |
| 31 | 15/30А Левая сдвижная дверь, задний вентилятор |
| 15A Усилитель закрывания левой сдвижной двери | |
| 32 | 10А вход без ключа |
| 5A Система SCR — реле управления системой нейтрализации отработавших газов | |
| 33 | 30A Правая сдвижная дверь, узел подвески (ENR) |
| 15A Усилитель закрывания правой сдвижной двери | |
| 3. 4 | 30A Левая сдвижная дверь (до 03.07) |
| 20A Система SCR — система отопления 1, восстановитель AdBlue, автомобили с системой нейтрализации дизельных отработавших газов | |
| 35 | Усилитель тормозов 30А |
| 5A Система SCR — система отопления 2, восстановитель AdBlue, автомобили с дизельной системой нейтрализации отработавших газов | |
| 36 | 15A Система SCR — система отопления и управления 3, восстановитель AdBlue, автомобили с системой нейтрализации отработавших газов дизеля |
| 37 | 5A COLLISION AVOIDANCE ASSIST / FCW (Система предупреждения о лобовом столкновении) |
| 5A Предупреждение о выходе из полосы движения / BSM (монитор слепых зон) | |
| 38 | 10А Многофункциональная камера (МК) с системой адаптации дальнего света с предупреждением о выходе из полосы движения |
| 39 | 7.5A Электросистема кузова (при поставке), усиленная система кондиционирования воздуха в задней части автомобиля |
| 15А Потолочный вентилятор, сирена | |
| 40 | 15A Ток заряда буферной батареи (автомобили с буферной батареей) |
| 41 | 7,5 А опорное напряжение буферной батареи SAM (модуль сбора и привода сигналов |
| 42 | 30А Задний кондиционер |
| 43 | 10A Электрическая подножка/сдвижная дверь справа |
| 44 | 10A Электрическая подножка/сдвижная дверь левая |
| Четыре пять | 5A Электрический подножка, модуль управления и предупреждающий зуммер |
| Реле | |
| R1 | Реле кл. Бодибилдер Д |
| R2 | Реле кл. 15 бодибилдер |
| R3 | Реле освещения |
| Реле заднего подъема | |
| R4 | Реле омывателя фар |
| R5 | Проблесковое реле |
| R6 | Реле звукового сигнала EDW (EDW — система охранной сигнализации) |
| R7 | Не используется |
| R8 | Реле СГУ |
| R9 | Реле циркуляционного насоса |
| R10 | Не используется |
Вариант 2
Схема
Расшифровано
| один | 5A Панель управления электростеклоподъемником двери водителя Реле 2 обогрева заднего стекла |
| два | 30А Электродвигатель стеклоочистителя задней распашной двери |
| 3 | 5А таймер Переключатель нейтрального положения коробки передач Панель дисплея Задняя камера |
| 4 | Переключатель 7,5 А для регулировки рабочей скорости Датчик управления ВОМ Блок управления обнаружением прицепа Блок управления тахографом |
| 5 | Селектор 5/10А Механический блок управления коробкой передач с электронным управлением Концевой выключатель капота (с ноября 2011 г) |
| 6 | 5/10А Резистор нагревателя системы вентиляции картера Блок управления регулировкой аккумуляторной батареи (с мая 2011 г по май 2013 г) |
| 7 | 10A Нагревательный элемент топливного фильтра |
| восемь | Кулисный переключатель 5/10А Щит помощи при парковке (с мая 2013 г) Реле спецпринадлежностей, кл. 15 (до ноября 2011 г) Разъем, 6 контактов -T6ah- Разъем, 7-контактный -T7f- (разъем двери задка) |
| девять | 15A Выключатель крышного вентилятора принудительной вентиляции грузового отсека (до ноября 2011 г) Реле сирены (до ноября 2011 г) Не используется (с ноября 2011 г) |
| десять | 25А Для производителя надстроек и спецтехники |
| 11 | 15А Реле специальной надстройки, кл пятнадцать |
| 12 | 10А Реле специальной надстройки, кл. 61 |
| тринадцать | Бронировать |
| 14 | Разъем 20A, 9-контактный -T9b- (подготовка к дооснащению сцепным устройством) Вилка ТСУ |
| пятнадцать | 25A Блок управления распознаванием прицепа |
| шестнадцать | 7.5A Блок управления системой помощи при парковке Блок управления контролем давления в шинах |
| 17 | 25A Блок управления специальными программируемыми функциями |
| Восемнадцать | 25A Блок управления специальными программируемыми функциями |
| девятнадцать | 5/25A Потолочный электрический блок управления |
| двадцать | 7,5/10А Реле продувки охлаждающей жидкости после остановки двигателя Реле освещения входа и пространства для ног |
| 21 | 30А Реле обогрева заднего стекла |
| 22 | 15А Реле 2 обогрева заднего стекла |
| 23 | Выключатель освещения погрузочной платформы 10/15А Розетка 2 12В -U18- |
| 24 | Розетка 15А 12В 4 |
| 25 | Розетка 15А 12В 3 |
| 26 | 25А Блок управления дополнительным отопителем |
| 27 | 20/25А Дополнительный блок управления отоплением |
| 28 | 30/40A Реле гидравлического насоса коробки передач, пусковое реле 1 |
| 29 | 15A Блок управления механической коробкой передач с электронным управлением |
| 30 | 5А Блок управления системы регулирования аккумуляторной батареи |
| 31 | 15/30А Блок управления левой сдвижной дверью (с мая 2012 г) Блок управления задним вентилятором приточного воздуха Задний приточный вентилятор |
| 32 | 5A Блок управления для контроля аккумуляторной батареи |
| 33 | 7,5/15/30А Не используется Блок управления правой сдвижной дверью (с мая 2012 г) Реле блокировки раздаточной коробки (с января 2012 г) Пневматический компрессор (с января 2012 г) |
| 3. 4 | 7,5/15А Блок управления подогревом редуктора Датчик коробки передач для блокировки дифференциала |
| 35 | Блок управления подогревом редуктора 3/15А Блок управления защитой воздушного компрессора (с января 2012 г) |
| 36 | 5A Не использовался (до января 2012 г) Переключатель воздушного компрессора (по состоянию на январь 2012 г) |
| 37 | Бронировать |
| 38 | Бронировать |
| 39 | 7,5/15A Выключатель крышного вентилятора приточной вентиляции грузового отсека (с ноября 2011 г) Реле сирены (с ноября 2011 г) |
| 40 | Бронировать |
| 41 | Бронировать |
| 42 | 30A Блок управления вентилятором испарителя -J349- |
| 43 | Бронировать |
| 44 | Бронировать |
| Четыре пять | Бронировать |
| 46 | Бронировать |
| 47 | Бронировать |
| 48 | Бронировать |
| 49 | Бронировать |
| 50 | Бронировать |
| 51 | Бронировать |
| 52 | Бронировать |
| 53 | Бронировать |
| 54 | Бронировать |
| 55 | Бронировать |
| 56 | Бронировать |
Реле под сиденьем
Дополнительные реле можно установить под сиденьем.
Схема
Описание
| R1 | Реле стартера, автомобили с правым рулем |
| R2 | Реле разблокировки, клемма 15 |
| R3 | Реле, клемма 15, стартер |
| R4 | Реле впрыска вторичного воздуха/насоса вторичного воздуха Реле системы SCR, автомобили с системой нейтрализации отработавших газов |
| R5 | Реле топливного насоса |
| R6 | Реле вентилятора, передний, вентилятор, ступень 1 |
| R7 | Реле разблокировки, клемма 15 R |
| R8 | Реле стартера, вспомогательная батарея Реле стартера, автомобили с левым рулем |
| R9 | Реле 1 обогрева заднего стекла |
| R10 | Реле 2 обогрева заднего стекла с EDW Реле снегоочистителя, левый ближний свет |
| R11 | Реле 1, левая электрическая подножка Реле снегоочистителя, правый ближний свет |
| R12 | Реле 2, левая подножка с электроприводом Реле снегоочистителя, левый дальний свет |
| R13 | Реле разблокировки, клемма 15 (2) Реле снегоочистителя, правый дальний свет |
| R14 | Реле 1, обогрев лобового стекла |
| Р15 | Реле кузова, клемма 15 |
| Р16 | Реле кузова, клемма 61 (D+) |
| Р17 | Реле гидроборта Реле комфортного освещения |
| Р18 | Реле омывателя фар |
| Р19 | Сигнальное реле с сиреной |
| 20 р | Реле EDW (аварийная система оповещения), звуковой сигнал |
| R21 | Реле опознавательных/концевых огней (Северная Америка) Реле освещения номерного знака (распределенная служба) Реле вентилятора, дополнительный воздушный отопитель, ступень вентилятора 1 |
| Р22 | Реле вентилятора, дополнительный подогрев воздуха, 2 ступень вентилятора |
| Р23 | Сигнальное реле с сиреной Реле, контакт 61 (D+), противоугонное устройство с отслеживанием автомобиля |
| Р24 | Реле 1, правая электрическая подножка |
| Р25 | Реле 2, правая электрическая подножка |
| Р26 | Реле сигнала заднего хода деактивировано. Релейное противоугонное устройство с отслеживанием автомобиля |
Блок силовых предохранителей
Установив дополнительный аккумулятор под сиденье, его также можно оснастить дополнительным блоком предохранителей большой мощности.
Схема
Цель
| один | Замена |
| два | Модуль сбора и возбуждения сигналов (SAM) / Модуль предохранителей и реле 80 A (SRB |
| 3 | Замена |
| 4 | Вход резервной батареи 150А |
| 5 | 150A SAM (модуль сбора и управления сигналами) / SRB (блок предохранителей и реле), клемма 30, блок предохранителей |
| 6 | |
| 7 | |
| восемь | 100А Тормоз-замедлитель, совмещенный с реле отключения аккумуляторной батареи |
| девять | 150А дополнительная батарея |
| десять | Самосвал с подъемной платформой с гидравлическим насосом привода снегоочистителя 250А |
Схема
Расшифровано
| 12 | Замена |
| тринадцать | Дополнительный электрический обогреватель 150 А (PTC) |
| 80A Система кондиционирования воздуха сзади, усиленная | |
| 14 | 60А Электровентилятор кондиционера — кабина без перегородки или с усиленным кондиционером в задней части автомобиля (автомобили с колесной базой 3665 мм) |
| Электрический вентилятор кондиционера, 40 А — передняя кабина или усиленный задний кондиционер | |
| Электрический вентилятор переменного тока 40 А — кабина, модификация открытого автомобиля | |
| 70А электровентилятор | |
| пятнадцать | Замена |
| шестнадцать | Задержка 100 А, не в сочетании с реле отключения аккумуляторной батареи |
| Реле отключения аккумулятора 150А | |
| 17 | Замена |
| Восемнадцать | Генератор 300А |
Блок на аккумуляторе
Блок предохранителей расположен рядом с аккумуляторной батареей в пространстве для ног с левой стороны автомобиля.
Схема
Обозначение
| один | 80A Реле предпускового подогрева двигателя |
| Насос вторичного воздуха 40А (автомобили с бензиновым двигателем) | |
| два | 80A Вентилятор охлаждения двигателя — кондиционер |
| 25A Реле, клемма 15, стартер (код автомобилей MI6/XM0; автомобили с резервным аккумулятором) | |
| 25A Реле стартера, без кронштейна (автомобили с резервным аккумулятором) | |
| 70A Вентилятор охлаждения двигателя (автомобили без резервного аккумулятора) | |
| Вентилятор кондиционера 40А — кабина (автомобили без резервного аккумулятора) | |
| Вентилятор кондиционера на 40 А — передняя кабина или задний кондиционер с электроприводом (автомобили без резервного аккумулятора) | |
| Вентилятор кондиционера на 60 А — переборка кабины или задний электрический кондиционер (автомобили с колесной базой 3665 мм; автомобили без резервной батареи) | |
| 3 | 80A Модуль сбора и возбуждения сигналов / Блок предохранителей и реле (автомобили без резервной батареи) |
| 4 | 150А Вспомогательный аккумулятор в моторном отсеке, ретардер (автомобили без резервного аккумулятора) |
| 5 | 150A Клемма 30, Блоки предохранителей, Модуль возбуждения и регистрации сигналов / Блок предохранителей и реле (автомобили без резервного аккумулятора) |
| 6 | Точка отсчета рамы сиденья (мост) |
| 7 | 150A Дополнительный отопитель (PTC) (автомобили без резервной батареи) |
| 80A Система кондиционирования воздуха сзади, усиленная (автомобили без резервного аккумулятора) |
Руководство Мерседес Спринтер
Вам нужна дополнительная информация о ремонте и обслуживании Mercedes Sprinter 906? Прочтите эту инструкцию: «скачать“.
На нашем канале мы также подготовили видео об этом предмете. Смотрите и подписывайтесь.
Вот и все. А если вы знаете, как улучшить материал, то пишите в комментариях.
