Замена левого внутреннего пыльника шруса Рено Логан

Практически все владельцы Рено знают, как поменять пыльник ШРУСа на Логане. Эта работа не сложная, но отличается своими особенностями. Рено Логан имеет две внутренние оси с внутренними и внешними шарнирами.

Приводы колёс

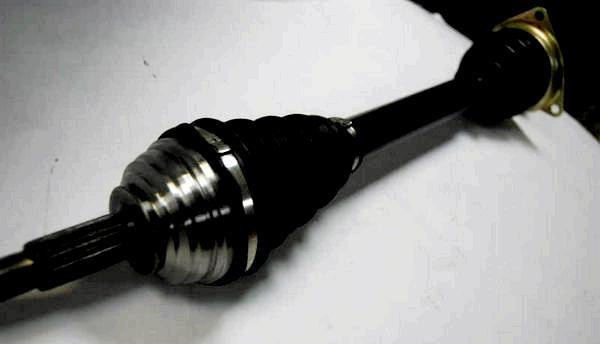

Автомобили Рено Логан (с двигателями 1,4 и 1,6 л, с АБС и без) оснащены 2 карданными валами, правым и левым. Конец каждой передачи оснащен наружным и внутренним ШРУСами. Внешние выполнены в аналогичной конструкции, разница в наружных ШРУСах:

• Левая тренога находится на картере коробки передач;
• Правый шарнир находится на внутренней обойме ШРУСа.

Правый карданный вал длиннее левого, с резинометаллическим демпфером, гасящим вибрации при его движении. Между валами и ШРУСами установлены пыльники, которые защищают устройство от грязи и пыли. Плотность всех сторон обеспечивается затяжкой хомутов.

Особенности

Следует знать, что крышки на внутренних ШРУСах разные, а на наружных одинаковые. Также внешние петли не разбираются, они в сборе с осью. Получается, что перед тем, как поменять пыльник на Рено Логан, придется сначала снять внутренний, а потом натянуть его до упора вокруг оси.

Еще один совет для тех, кто не хочет заморачиваться. Отечественный автопром выпускает карданный вал вместе с наружным и внутренним шарниром. Купив эту деталь и установив ее на место старой оси, вы значительно облегчите себе работу. Единственный минус – высокая цена такой детали.

Важно убедиться, что пыльники ШРУСа на Рено Логан целы. Если грязеотталкивающий пыльник порвался или потерял герметичность, в смазку шарнира попадет грязь или вода. Из-за этого деталь быстро изнашивается, появляется люфт и выходит из строя. Чтобы ШРУС не вышел из строя во время поездки, необходимо периодически проверять состояние чехлов. Замена втулки трансмиссии на Логане обойдется намного дешевле, чем замена шарнира или карданного вала. Для постановки диагноза достаточно визуального осмотра. Если крышка повреждена, на ней останутся масляные или жирные пятна. Поврежденные запасные части должны быть немедленно заменены.

Блок: 2/4 Количество символов: 1232
Источник: https://www.rti-prom.ru/articles/kak-pomenyat-pylnik-vnutrennego-shrusa-na-logane/

Как произвести замену пыльника на внутреннем и наружном шрусе?

Перед заменой пыльника машину необходимо подвесить на подъемнике.

1. 1. Снимаем колесо с необходимой стороны.
   2. Отсоедините палец шарового шарнира кронштейна нижнего поперечного рычага от шарнирного пальца.
   3. С помощью подходящего инструмента открутите гайку, крепящую ШРУС к ступице.
   4. Также, втягивая ступицу, вместе с ней снимаем шарнир со шлицевой защелки.
   5. С помощью плоской отвертки откройте зажим шарнира в нужном месте, затем снимите его. Аналогичную процедуру проделываем с хомутом для крепления пыльника к полуоси.
   6. Каркас поворотного кулака необходимо привязать к элементам подвески, исключив помехи в них, чтобы продолжить работу с шарниром.

1. Снимаем заготовку с полуоси легкими ударами молотка по внешнему краю корпуса шарнира, избегая задевания проставки. Не забудьте предварительно снять пыльник с кузова, «прикрутив» его к полуоси.
2. После снятия узла наносим на его механизм новую смазку, снимаем старый пыльник с полуоси, надеваем новый и устанавливаем шарнир по обратному алгоритму процедуры снятия.
3. Завершив установку шарнира, не забудьте проверить правильность установки хомутов и их затяжку пассатижами.

Таким образом осуществляется замена пыльника. Этот перечень манипуляций позволяет заменить пыльник на наружном шарнире автомобиля Рено Логан. Далее будет рассмотрена последовательность действий при замене крышки на внутреннем узле.

Работа может быть выполнена различными способами.

1. После разборки внешнего шарнира добираемся до внутреннего пыльника и заменяем его. Процесс сборки осуществляется в обратном порядке.
2. Второй вариант предполагает снятие полуоси в сборе. Метод несколько удобнее.

Признаки и причины необходимости замены

• Визуальный осмотр выявил многочисленные трещины на поверхности пыльника.
• В момент поворота передних колес слышен характерный вой, иногда переходящий в скрип.
• Машину постоянно тянет в сторону во время движения.
• Смазка постоянно сочится из петель через оборванные пыльники.
• Появился стук в приводном валу одного из колес.

Процедура

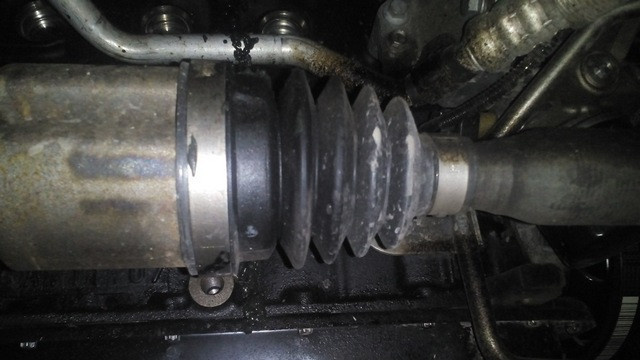

В автомобилях Рено Логан слабым местом является левый внутренний багажник. Он часто протекает и быстро теряет свои защитные качества. Замена пыльника левого ШРУСа на Логане проводится в следующем порядке:

• ослабьте и снимите стопорное кольцо с заднего конца приводного вала;
• с помощью легких ударов вперед сбиваем трипоид;
• откусываем хомут, снимаем использованную крышку;
• установить новое крыло, затянуть хомут.

Замена правого пыльника Логана проводится по аналогии с левым. Отличие в том, что клипса сначала снимается со всех трех шпилек.

Процедура:

• большой хомут спиливаем ножовкой и снимаем, на его место поставим новый;
• вытяните часть зажима;
• снимите вилку, снимите штатив и установите новый пылезащитный чехол.

Сборка производится в обратном порядке. Промыв все детали, наносим смазку.

Важно! Пробку нужно выбивать молотком. Делать это лучше через деревянный брусок, который необходимо установить внутрь корпуса, чтобы не повредить шарики гранаты. Убедитесь, что предохранительное кольцо не повреждено при снятии. Если нет, вам необходимо заменить и отбойник, и ШРУС. Проблема возникает очень редко, но риск есть.

Схема замены наружного ШРУСа:

• Сначала необходимо снять блок с автомобиля.
• Пыльник отогнут в сторону, откуда не мешает.
• По упору необходимо ударить молотком, так как система блокировки внутреннего железного кольца прочно удерживает петлю.
• Если отвалился ШРУС, надо смотреть кольцо, если порвется, то менять.

В комплект наружных гранат входят два кольца — нужно выбрать то, которое подходит по диаметру, из которого оно было снято. Новый лимон надевается после установки кольца на вал.

Могут появиться поломки и неисправности детали из-за ударов. Это касается как внутренней полости, так и самой клипсы. Уже сегодня распространенными причинами выхода из строя наружного ШРУСа будут:

• Поломка сепаратора;
• ржавчина и пыль на шарах.

Наличие поломки есть вариант заподозрить по таким признакам, как щелчки и скрипы в момент движения при повороте руля. При движении по прямой проблем нет.

Как выполнить замену пыльника на внутреннем шрусе?

1. В качестве примера рассмотрена замена пыльника в левом ШРУСе.
2. Вывесив автомобиль, снимите колесо, открутите гайку крепления на шарнире.
3. Откручиваем и снимаем шаровой палец с рычага седла в рукоятке.
4. Снимаем полуось с муфты со ступицей.
5. С помощью торцевого ключа (размер «13») открутите болты, удерживающие основание сальника.
6. Используя (плоскую) отвертку, приподнимите это основание и снимите приводной вал в сборе с муфты с шестерней полуоси картера дифференциала.
7. Процедура замены пыльника на Рено Логан осуществляется по алгоритму, приведенному выше здесь.

Внимание! После монтажа полуоси проверяем уровень масла в трансмиссии и при необходимости доливаем его до необходимого уровня.

Замена сальника пыльника ШРУСа левого привода на Рено Логан, Сандеро, Ларгус

Как поменять внутренний левый пыльник шруса привода на Логан, Сандеро, Лада ларгус, Ниссан Альмера G15 Кайф.

Итог

Убедившись в простоте процесса замены, можно утверждать, что большинству владельцев Рено Логан выполнить эту процедуру вполне по силам. Представленное здесь руководство предназначено для помощи в самостоятельном ремонте.

Обозначения панели приборов Рено Дастер

Внутренний ШРУС

Внешний ШРУС представляет собой корпус с канавками, конец каждой из которых заканчивается резьбой. Соединение шлицевого типа не позволяет шарниру совершать повороты в ступице колеса и заставляет их вращаться вместе. Поверх резьбы навинчивается гайка, жестко фиксирующая гранату. В корпусе размещена обойма (сепаратор), подшипники заняты в пазах. Правая и левая петли не взаимозаменяемы.

Детали внутренних гранат также подвержены износу:

• Износ игольчатых подшипников;
• Удаление клипа;
• Износ внутренних деталей коробки.

Неисправности внутренней гранаты проявляются, когда в районе агрегатов возникают щелчки при резком ускорении по прямой и в момент начала движения, а машина гудит на большой скорости. Это свидетельствует о том, что пора менять внутренний ШРУС.

В большинстве случаев для Логанов характерна течь со стороны водителя, виновником которой является левый внутренний пыльник. Смена пыльника внутреннего ШРУСа слева осуществляется в определенной последовательности.

При снятой трансмиссии стопорное кольцо снимается с заднего конца оси.

Легкими ударами бьют по треноге так, что она падает. Хомут откушен, старый резиновый пыльник снят. Затем вам нужно будет заменить хомут не по своей вине и установить новый пыльник.

В сети вы всегда найдете много фото и видео на страницах, на которых разбирается полуось, восстанавливаются ее зубья, меняются ШРУСы, пыльники и т.д. С его помощью легче переносить. Наружный ремонт.

Артикулы и цены

После 2010 года на Логаны устанавливались неразборные механизмы: ШРУСы автомобилей 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годов будут отличаться от предыдущих годов. Различия между разборными и неразборными ШРУСами в зависимости от типа двигателя (1,4 или 1,6 л, с клапанами), а также наличием, причем отсутствием антиблокировочного комплекса учетных программ:

Внимание! Если диаметр вала 30 мм, ШРУС фиксируется. Съемный элемент имеет диаметр 25 мм.

Рено выпускает исключительно сборные агрегаты, цена которых достаточно высока, поэтому редкий водитель позволяет себе купить оригинал. Артикул штатива необычного 7700113959. Хорошие свойства имеют аналоги от Sasic, Fenox, Marceau и т.д. Каталожные номера различаются в зависимости от производителя и двигателя автомобиля (л.с.). И его стоимость варьируется в зависимости от производителя. Средние характеристики имеют запчасти от Sasik и Fenox. Проверить соответствующий код и сколько мм диаметр (23-28, 21-24, 21-28), естественно, удалив поврежденный элемент.

Заключение

Изношенные пыльники и скрипящий ШРУС – повод для ремонта и замены неисправных деталей. Игнорируя проблему, водитель обрекает себя на небезопасное движение, нестабильную работу системы учета тормозов, да и автомобиля в целом. Исправный ШРУС и полные пыльники обеспечат комфортную езду и полет на бездорожье!
