Сцепление в автомобилях является одним из основных узлов, обеспечивающих движение транспортного средства. Его выход из строя грозит полной иммобилизацией устройства. На автомобилях с механической коробкой передач водитель непосредственно управляет этим агрегатом с помощью крайней левой педали, расположенной под рулевой колонкой.
Но чтобы обеспечить более плавную и спокойную езду, необходимо понимать, какие узлы активируются при нажатии на педаль, а также как избежать возможных поломок и при необходимости провести ремонт.
Механизм сцепления включает два типа цилиндров: рабочий и главный. Этот материал пригодится, если необходимо заменить главный рабочий цилиндр сцепления. Основной составляющей работы является гидравлический привод, обеспечивающий движение цилиндра. Работа основана на приеме силы, исходящей от главного цилиндра, движение которого перемещает вилку выключения.

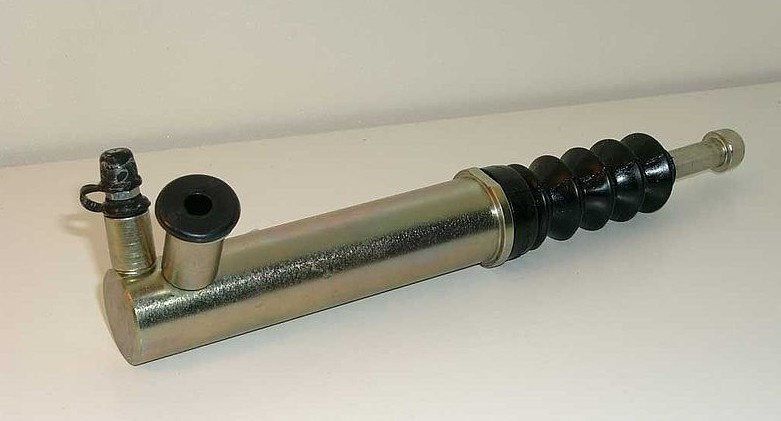

Конструкция рабочего цилиндра практически одинакова у всех моделей автомобилей с МКПП, поэтому и принцип работы одинаков. Обычно при изготовлении используется следующий набор деталей:
- стопорное кольцо
- крышка
- союз
- лист
- пыльник и уплотнительные кольца
Принцип работы устройства
В первую очередь необходимо понять, для каких целей предназначен рабочий цилиндр. Когда вы нажимаете на педаль сцепления, толкатель движется, который приводит в движение поршень, перемещая его вперед. Это приводит к тому, что в корпусе начинает увеличиваться давление в главном цилиндре сцепления. Жидкость под давлением по нагнетательному каналу поступает к рабочему цилиндру, в который встроен поршень с коромыслом, приводящим рабочий цилиндр в движение. В этот момент связь между двигателем и коробкой передач разрывается, что позволяет переключать передачи. После того как водитель отпускает педаль сцепления, нажимная пружина возвращает систему в исходное положение, диски сцепления соединяются.
Несмотря на простоту эксплуатации рабочего цилиндра Шевроле Нива, как и всего механизма, для него характерно появление поломок и неисправностей, которые могут быть вызваны износом деталей из-за постоянного трения.
Диагностика рабочего цилиндра сцепления

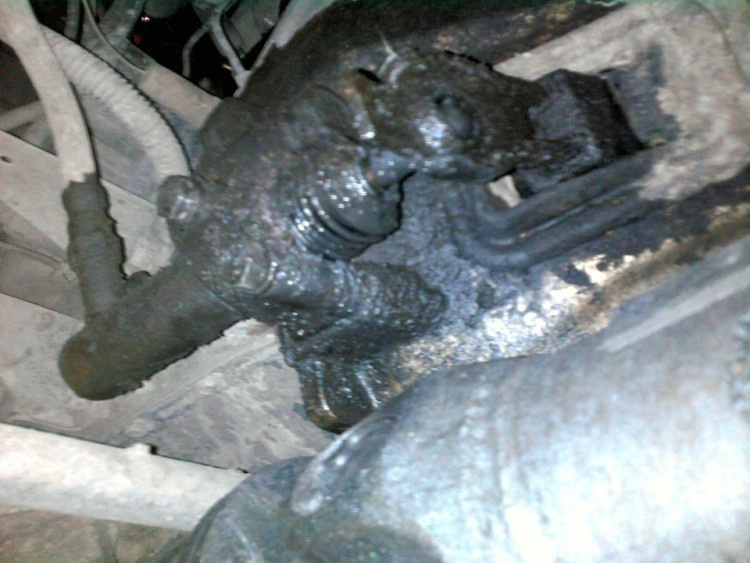

Цилиндр расположен в картере сцепления. Чтобы найти его визуально и диагностировать состояние детали, нужно открыть капот и осмотреть пространство со стороны водителя.
Сначала нужно решить, что проблема кроется в этой детали и приступить к ее ремонту или замене. Для этого существует ряд мероприятий, позволяющих выявить проблему самостоятельно, без необходимости посещения автосервиса. Есть несколько признаков, на которые следует обратить внимание при вождении:
- уменьшенный ход педали сцепления
- скрип при переключении передач
- имеются видимые повреждения корпуса цилиндра
- подтеки масла в соединительных патрубках
- низкий уровень тормозной жидкости
- не реагирует на нажатие педали сцепления
В этом случае проводится ремонт или замена детали.
Замена необходима при появлении неустранимых дефектов, таких как повреждение корпуса цилиндра. В остальных случаях возможен ремонт. В этом случае можно снять рабочий цилиндр Нивы Шеволе и установить ремкомплект.
- Для работы необходимо подготовить ключи на 13 и 17. Работу начинают с ослабления шланга, полностью его не откручивайте.
- Чтобы освободить цилиндр, открутите два болта, после чего можно снять скобу.
- Чтобы освободить толкатель от вилки, необходимо снять защитный колпачок.
- Удерживая шланг одной рукой, вращайте цилиндр до тех пор, пока он не отсоединится от шланга.
- После этого необходимо слить жидкость из системы в емкость.
В этот момент цилиндр снимается и можно установить новую деталь в обратном порядке. После установки система продувается, чтобы удалить оставшийся воздух из системы.
Стоимость нового рабочего цилиндра сцепления достаточно низкая, поэтому рекомендуется полная замена. Но если состояние не вызывает нареканий, можно приобрести ремкомплект для ремонта автомобиля.
