Этапы замены бензонасоса форд фокус 2

Все просто: подайте бензин из топливного бака в двигатель автомобиля. Это устройство находится рядом с бензобаком и увидеть его можно только сняв защитную панель.

Причины и признаки поломки

Топливный насос может выйти из строя по разным причинам, но не во всех случаях замена будет единственным решением. Например, в Форд Фокус 2 могут быть проблемы с контактами в бензонасосе или реле под порогом двери переднего пассажира. Такая неисправность может возникнуть, когда пусковой механизм работает, но двигатель не может запуститься. Проблемой в данном случае является отсутствие тока в топливном насосе и поэтому топливо не доходит до двигателя FordFocus. Для устранения этой неисправности следует проверить концы проводов или клеммы, осмотреть соединения и т.д.

Возможна и другая проблема топливного насоса, когда при разгоне Ford Focus теряет сцепление с дорогой и не может быстро разогнаться. В этом случае он, скорее всего, просто засорился и поэтому его необходимо снять, разобрать и прочистить. Как правило, такая проблема связана с использованием некачественного топлива. При этом все элементы должны быть удалены, включая сетку.

Очень распространенная ошибка многих неопытных водителей – езда с полупустым баком, что приводит к поломкам. Дело в том, что если бензина в баке недостаточно, топливный насос не остынет, а значит, будет работать под нагрузкой и может выйти из строя. Если в баке не менее 10 литров топлива, то этого достаточно. Однако, если топливный насос выйдет из строя, его необходимо будет снять и заменить. Поэтому не стоит совершать такую ​​простую ошибку и подвергать Форд Фокус 2 ненужным нагрузкам. В общем, перед походом в магазин за новой деталью внимательно ищите причину неисправности, что может сэкономить время и деньги.

Основной задачей топливного насоса является подача топлива из бака в двигатель Форд Фокус 2. Принцип его работы очень прост и заключается в том, что при включении зажигания на топливный насос подается ток и начинает работать, создавая необходимое давление в системе. Несмотря на большой запас прочности, по разным причинам топливный насос может преждевременно выйти из строя. Основные из них:

• Топливо низкого качества.
• Нарушение герметичности насоса и его частей.
• Загрязнение системы остатками, примесями и т.п
• Выход из строя электродвигателей.
• Механическое повреждение

Топливный насос Форд Фокус 2: замена

В модели Форд Фокус 2 бензонасос установлен так, что специального технологического отверстия для его ремонта просто нет. Это касается как дорестайлинговых версий Focus II, так и пострестайлинговых моделей. Гнездо всего одно, под которым не хватает отверстия для снятия модуля.

Отсутствие отдельного люка бензонасоса означает следующее:

1. официально замена модуля осуществляется только после снятия бензобака с автомобиля (усложненный способ);
2. чтобы снять бензонасос ФФ2, не снимая бензобак, потребуется дополнительно вырезать отверстие в полу автомобиля под задними сиденьями (часто практикуется в самообслуживании);

Важно понимать, что каждый из этих способов замены позволяет снять бензонасос на Форд Фокус, но также следует знать плюсы и минусы того или иного метода снятия модуля.

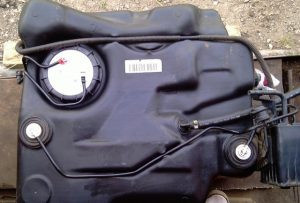

Снятие бензобака для замены топливного насоса

Способ замены со снятием топливного бака является официальным, так как не нужно делать дырку в кузове, резать днище и т.д.

Этот метод замены предполагает получение свободного доступа к днищу автомобиля. Для этого нужно загнать машину на смотровую яму, передвинуть уровень или поднять на подъемнике.

Для замены со снятым бачком потребуется подготовить набор гаечных ключей, молоток, отвертку (плоскую) и проникающую смазку типа WD-40, а также ветошь.

1. Перед снятием крепежа болты и гайки необходимо обработать смазкой. Затем вам нужно будет сбросить давление в топливной системе, сняв реле К4 (доремонтные модели) или реле R19 (после капремонта). После перегорания предохранителя топливного насоса Форд Фокус запустите двигатель и дождитесь его остановки.
2. Сначала необходимо снять теплозащитный экран топливного бака. Далее нужно найти возле бака пару патрубков, которые разъединяются нажатием на защелки (с одной стороны поднимается и выдвигается белая пластиковая защелка, затем защелка нажимается и происходит открытие).
3. Следующим шагом является снятие заливной трубки (хомут ослабляется, трубка вытягивается из выходной трубки). Теперь нужно открутить три болта с металлических хомутов, которые держат бак.
4. Теперь можно снять бензобак (ранее топливо откачивалось с помощью груши или газостойкого шланга). Далее внешняя поверхность бака очищается от грязи, после чего модно открутить пластиковое прижимное кольцо.
5. После этой процедуры можно снять топливный стакан с бака, после чего насос проверяется, ремонтируется или заменяется. При установке нового насоса важно учитывать, что на корпусе есть стрелка, которая должна совпадать с отметкой, сделанной на топливном баке.
6. После установки насоса затяните зажимное кольцо. Обратите внимание, что кольцо изготовлено из пластика, а значит, его нельзя перетягивать. Важно добиться надежной фиксации модуля, не перетягивая кольцо.

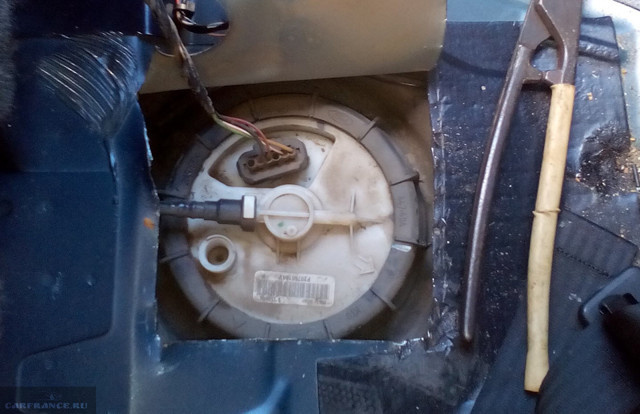

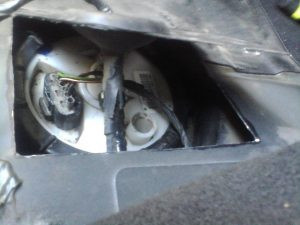

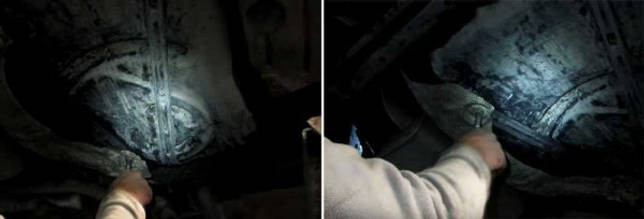

Как поменять бензонасос Форд Фокус 2 без снятия бака

Второй способ замены неофициальный, так как вам нужно будет срезать лючок бензонасоса. Помните, такие работы могут привести к случайному воспламенению топлива! Также недостатком является то, что после вырезания люка в нижней части эти участки могут подвергаться активной коррозии.

Для выполнения работы потребуется подготовить:

• ножницы для резки металла;
• болгарка и дрель;
• архив;
• отвертка

Также желательно приготовить кисть, антикоррозийные составы или шпаклевку для обработки металла. Это предотвратит развитие коррозии днища и защитит металл от влаги.

Чтобы заменить насос бака, не снимая его, выполните следующие действия:

• сделать отверстие в полу под задним сиденьем (желательно заранее сделать шаблон). Отверстие делается болгаркой или ножницами;
• кроме того, от насоса отсоединяются клеммы и патрубки (концы топливопровода необходимо закрыть ветошью);
• с помощью деревянного бруска сбейте стопорное кольцо и открутите кольцо;
• теперь помпу можно снять после очистки верхней части бака от грязи, чтобы предотвратить попадание мусора;
• С учетом того, что края проделанного отверстия будут ржаветь, х необходимо обработать антикором, место которого покрасить.
• Также важно после установки насоса не оставлять отверстие незакрытым (игнорирование этого правила сделает воздух шумным на большой скорости). Часто проблема решается установкой люка от другого автомобиля. Например, подойдет хэтч от ВАЗ «десятки».

Артикулы бензонасоса и его параметры

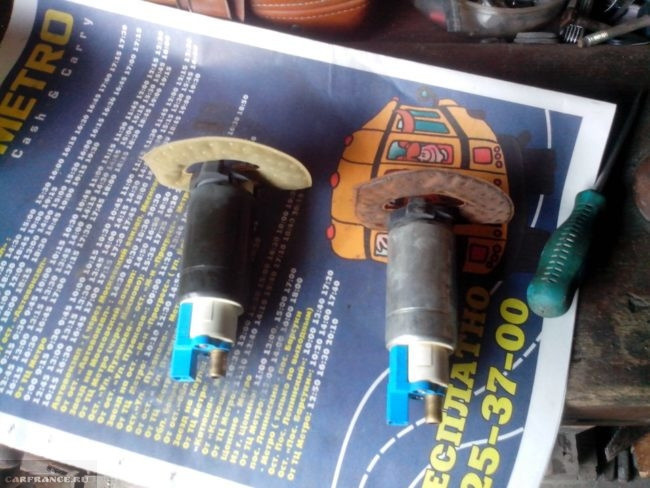

Старый и новый элемент топливного насоса.

Для замены топливного насоса мы приобрели модуль одного из следующих производителей:

• Messmer или ERA с каталожным номером 775238;
• EAS последний EFU201029;
• Мазда ZY08-13-35XG;
• Мазда ZY08-13-35XF;
• насосы Ford с номерами 1345817, 1364663, 1388677.

Средняя цена топливного насоса составляет около 17 000 рублей, а создаваемое номинальное давление должно быть в пределах 3,9-4,2 бар. Всем чистого бензина и удачной замены!

Подробный метод со снятием бака

Для начала рассмотрим, как меняется бензонасос на Фокус 2 по рекомендации автопроизводителя, то есть разобрать топливный бак.

Для проведения работ не требуется специального оборудования, достаточно иметь стандартный набор инструментов, а также смотровую яму.

Операцию замены лучше всего выполнять с помощью мастера. При этом необходимо следить за тем, чтобы топлива было меньше половины бака.

Алгоритм работы следующий:

• Ставим машину в боксы;
• Вынимаем предохранитель, отвечающий за работу помпы, запускаем двигатель и ждем его остановки. Таким образом мы просто сбрасываем давление в топливной системе;
• Залезаем под машину и в кузове машины находим пластиковый бак;
• Откручиваем винты, которые крепят тепловой экран к бачку и опускаем экран;
• Возле задней балки закреплен адсорбер, к которому крепятся две трубы. Отсоединяем эти трубки от адсорбера (отверткой нажимаем на защелки и вытаскиваем трубки);

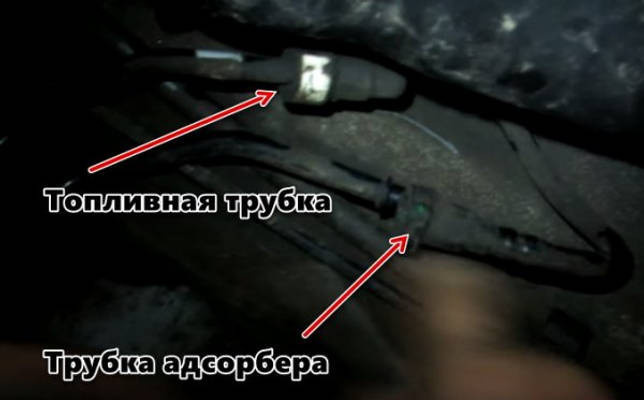

• Перед баком находим две магистрали, по одной движется топливо, по другой – адсорбционная трубка.
  От этих путей отсоединяем трубы, идущие от бака. На одной из трубок имеется двойная защелка, одна часть которой поддевается отверткой и вытаскивается, вторая удерживается пальцем, после чего трубку можно вытащить.


  На второй трубке защелка обычная — держим за язычок и снимаем трубку.


  Аккуратно отсоедините патрубки, так как из них может вытечь немного бензина;

• Мы нашли хомут, чтобы прикрепить заливную трубку к баку. Ослабляем его и опускаем вниз по трубе. Осторожно снимите трубку с выходной трубки бака. Учтите, что топлива в баке должно быть меньше половины, иначе все будет залито;
• Чуть в стороне от трубы находится еще одна труба — отвод пара. На нем нажимаем кнопку и вытаскиваем трубку. Если кнопка не нажимается, аккуратно постучите по всему креплению;

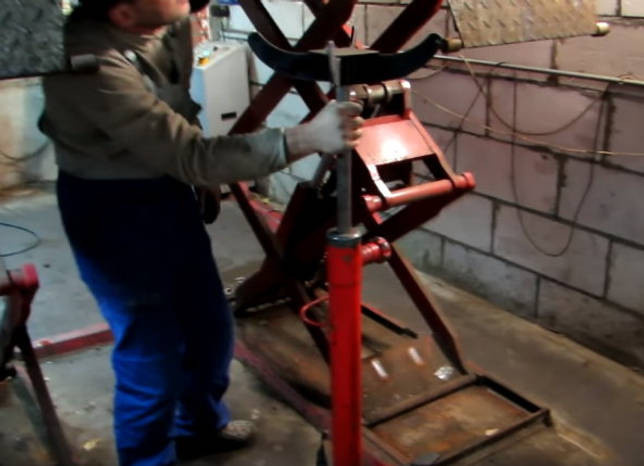

• Ставим под бак специальную опору или используем деревянный столб или кусок трубы;
• Головкой на 13 откручиваем три винта, которые держат металлические планки, удерживающие бак (два сзади и один спереди бака);
• Поддерживая бак помощником, снимите кронштейн и немного опустите бак;
• Если топлива много, можно закачать его в лодку с помощью топливоподкачивающего шланга с «грушей» (после опускания бака шланг будет легко просунуть в выходной патрубок заливной горловины);
• Выдергиваем и отсоединяем проводку от бензонасоса (для этого отверткой нажимаем фиксатор на фишке провода);
• Правильно расположив (смещается вперед и в стороны, чтобы труба натянулась), дальше опускаем бак. Обратите внимание, что рядом с наливным шлангом есть еще одна тонкая трубка. Держится зажимом. Убираем последнюю отвертку и разбираем трубку. Вместо старого хомута рекомендуем использовать обычный хомут. Затем отсоедините еще одну адсорбционную трубку, она находится сзади резервуара. Снимите бензобак. Остальные работы выполняются в демонтированном баке;
• Тщательно очистите верхнюю поверхность топливного бака от пыли и грязи, а также хорошо продуйте ее сжатым воздухом;
• Топливный насос фиксируется пластиковым стопорным кольцом с резьбой. Для откручивания креплений используется специальный инструмент, хотя можно обойтись и без него. Молотком через деревянную направляющую бьем по выступам на кольце, чтобы его оторвать;
• Сняв кольцо, осторожно снимите помпу;
• Перед установкой нового агрегата оцениваем степень загрязнения бака и при необходимости моем его;
• При установке нового насоса важно правильно его расположить. Для этого на корпусе вверх есть стрелка, которую совмещаем с риской, сделанной в баке возле отверстия для электронасоса;
• Фиксируем узел фиксирующим кольцом. Обработайте резьбу кольца WD-40. Оно должно быть очень тугим, хотя следует учитывать, что кольцо изготовлено из пластика, поэтому прилагать чрезмерную силу не следует. Для безопасного решения используйте ту же деревянную иглу и тот же молоток;
• Ставим бак с новой помпой на автомобиль, фиксируем саморезами и снова соединяем все элементы.

При установке обратите особое внимание на затяжку хомутов и правильное положение хомутов. Все соединения должны быть герметичны, чтобы предотвратить утечку топлива.

Замена без демонтажа бака

Как видите, «официальный» способ замены бензонасоса на Форд Фокус 2 не очень удобен, поэтому автолюбители нашли другой метод работы, и для этого необходимо доработать нижнюю часть в месте расположения ТНВД немного бак ТНВД.

Поэтому для проведения работ помимо набора ключей и отверток вам потребуются:

• Ножницы по металлу (для резки металла можно использовать дрель с насадкой);
• Дрель с долотами малого диаметра;
• Архив;
• Тряпки;
• Металлическая пластина;
• Кусок резины;
• Саморезы.

При «любительском» способе замены люк не требуется и работу лучше проводить на улице, открыв все двери автомобиля.

Начинаем операцию со сброса давления в топливной системе, сняв предохранитель с насоса и выпустив бензин при работающем двигателе.

И позже:

После замены края отверстия необходимо обработать антикоррозийными средствами, покрасить и все, но сделанное отверстие лучше закрыть. А для этого используем металлическую пластину чуть больше отверстия и кусок резины 30 на 30 см.

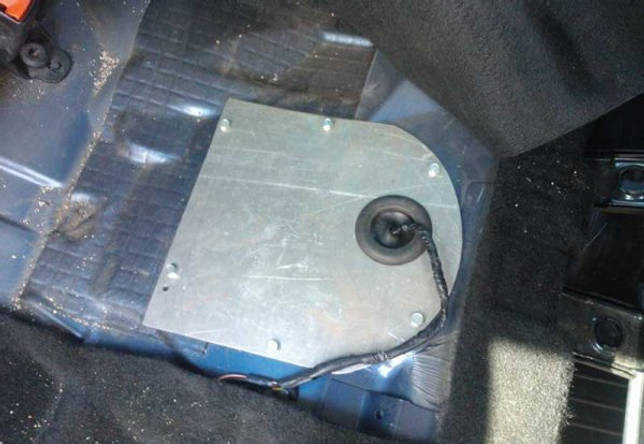

Резина в этом случае будет прокладкой между корпусом и пластиной. Остается только закрепить саморезами импровизированную крышку.

Способ, не требующий снятия бака, удобен тем, что достаточно один раз сделать технологическое отверстие, а затем постоянно использовать его при замене бензонасоса на Форд Фокус 2.

Когда менять бензонасос на Форд Фокус 2 по регламенту

Учитывая качество нашего топлива и количество твердых фракций, которые могут попасть в бак в процессе эксплуатации, о нормативном сроке службы топливного модуля можно забыть. Ремонт или замена узла производится при выходе из строя насоса или прекращении номинального давления в системе. Признаки неисправности бензонасоса могут быть разными:

1. После поворота ключа зажигания помпа не включается, соответственно двигатель не заводится. Работа двигателя топливного насоса отчетливо слышна при неработающем двигателе. Если после поворота ключа реле помпы сработало (издал характерный щелчок), но помпа не запустилась, то дело было либо в контактах разъемов помпы, либо в электродвигателе, либо помпа перегрелась (засорилась) и в обтяжку.
2. Недостаточное давление в топливной системе. В этом случае двигатель запустится, но будут провалы под нагрузкой, на высоких оборотах, при разгоне. При этом холостой ход может быть вполне нормальным.
3. Одним из первых признаков износа помпы является громкий шум в районе бензобака при работающем двигателе. Шум укажет на то, что насос скоро потребуется заменить.

Снимать топливный модуль также потребуется при засорении фильтра грубой очистки, при замене или ремонте датчика уровня топлива.

Как своими руками снять бензонасос на Форд Фокус 2

Вот напиток.

Прежде чем менять ТНВД, определимся с методикой, так как есть два способа снятия модуля: официально топливный модуль меняется только при снятии топливного бака.

Есть альтернативный способ — можно пройти через смотровой люк в днище автомобиля под подушкой заднего сиденья и таким образом добраться до топливного модуля.

Этот метод достаточно популярен, но имеет некоторые недостатки:

• нарушать целостность фонда;
• страдает звукоизоляция салона;
• могут появиться дополнительные очаги коррозии;
• происходит непосредственный контакт топливного бака с салоном, страдает безопасность, особенно при работах, связанных с разборкой топливного модуля.

Из плюсов мы в любой момент можем отремонтировать или заменить любой из элементов топливного модуля, достаточно будет разобрать подушку заднего сиденья.

Правильный метод (официальный)

Начнем с официальной методики замены бензонасоса со снятием топливного бака. На самом деле работы не много, главное, чтобы была кольцевая развязка, лифт или эстакада.

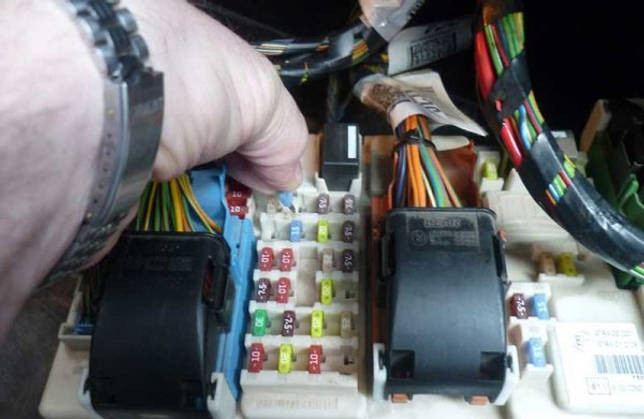

1. Сбросьте давление в топливной системе. Для этого при нарушении контакта снимаем предохранитель F111 с бензонасоса, запускаем двигатель и на холостом ходу вырабатываем то топливо, которое осталось в трубках.
2. Снимите клемму аккумулятора.
3. Установив машину на эстакаду или подъемник, заходим под машину.
4. Снимите топливный фильтр.
   После сброса давления топливный фильтр можно снять.
5. Открутите 2 гайки, которые держат крышку термозащиты бака на 10 головок.
6. Отложите крышку.

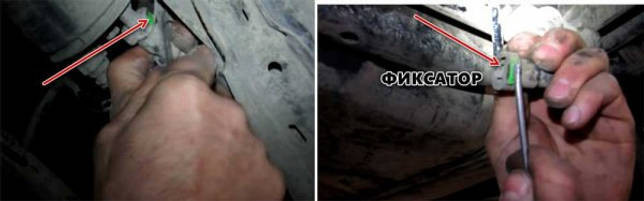

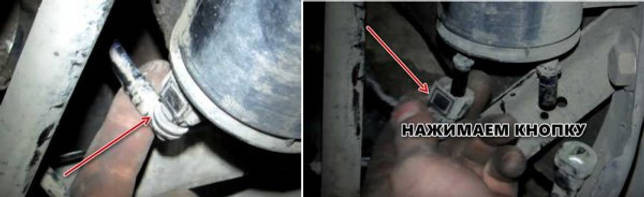

7. Снимаем трубки с адсорбера, он находится за топливным баком. Для этого нажмите отверткой кнопку блокировки и просто затяните шланг.
8. В передней части бака снимите топливный шланг с трубки, поддев белый пластиковый фиксатор плоской отверткой. Топливо находится под давлением, поэтому снимайте трубку осторожно, так как оно может пролиться или разбрызгаться.
9. Отсоедините впускной шланг. Он крепится к баку с помощью хомута. Ослабляем хомут, открутив прижимной винт и снимаем шланг. Внимание! Если уровень бензина выше форсунки, он может перелиться из бака.
10. Отсоедините тонкую воздуховыпускную трубку рядом с заливной трубкой, освободив ее от хомута.
11. Головкой на 13 откручиваем винты, которые крепят бензобак к кузову, но не до конца.

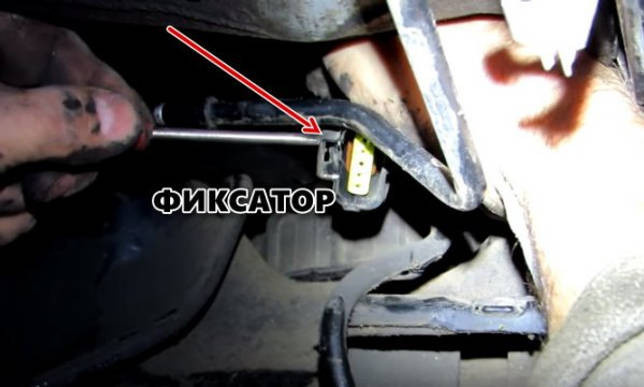

12. Проходим рукой между днищем и передней частью бака, отсоединяем разъем в крышке люка вверху. Для этого вдавите отвертку в замок разъема и отсоедините клеммные колодки.
13. Снимаем бак, сдвинув его вперед и опустив вниз.

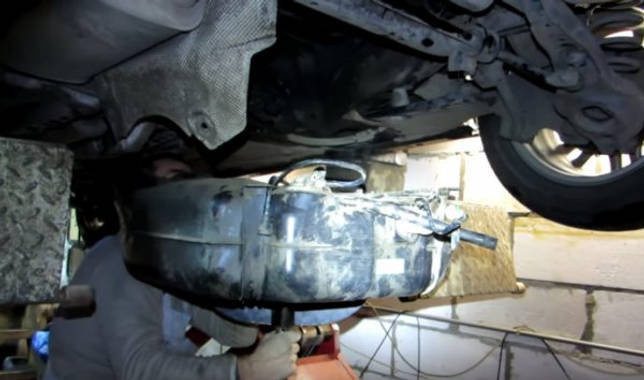

    Снимаем бак. Кому-то, но без варварства и резки.
14. Тщательно очистите поверхность бака от пыли и грязи, особенно вокруг топливного модуля.

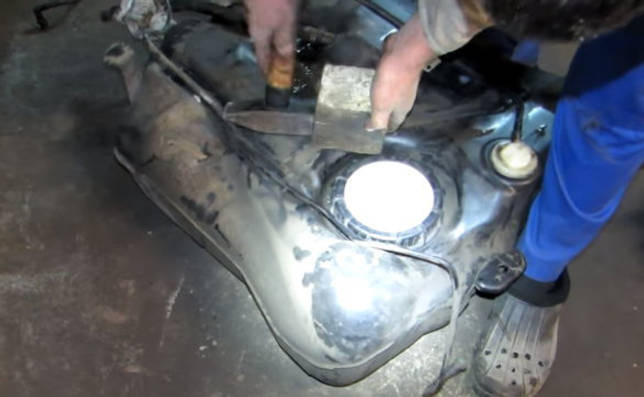

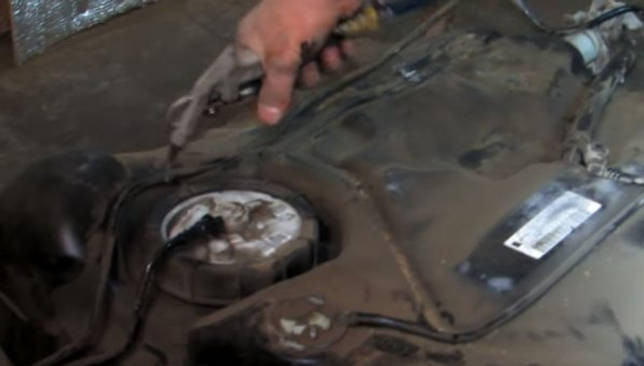

15. Отвинтите пластиковую резьбовую шайбу. Для этого возьмите деревянную прокладку, прислоните ее к краю шайбы и легкими постукиваниями открутите фиксирующую шайбу от модуля.
16. Осторожно снимите топливный модуль в сборе, осмотрите состояние бака изнутри, проверьте наличие взвеси в топливе, при необходимости промойте бак.

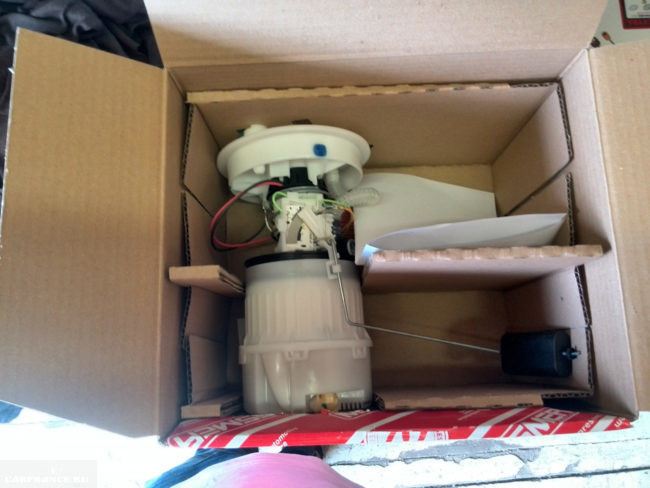

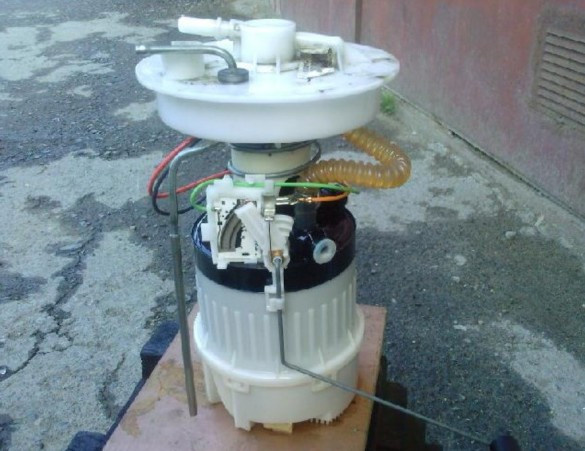

    Установлен новый топливный насос.

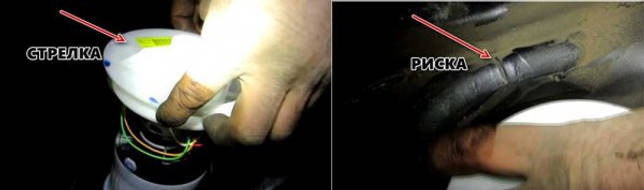

17. Устанавливаем новый бензонасос по маркировке, совместив риск на баке и стрелку на насосе.

Сборка газгольдера и его установка производятся в обратном порядке.

Замена топливного насоса из салона

Будьте готовы к тому, что при замене бензонасоса на Форд Фокус без снятия бензобака придется прорезать металл.

Этот способ предполагает замену помпы без снятия бака с автомобиля, но для этого необходимо вырезать ножницами по металлу люк в днище под задним пассажирским сиденьем.

Работу следует проводить на открытом воздухе или в хорошо проветриваемом помещении во избежание скопления паров бензина.

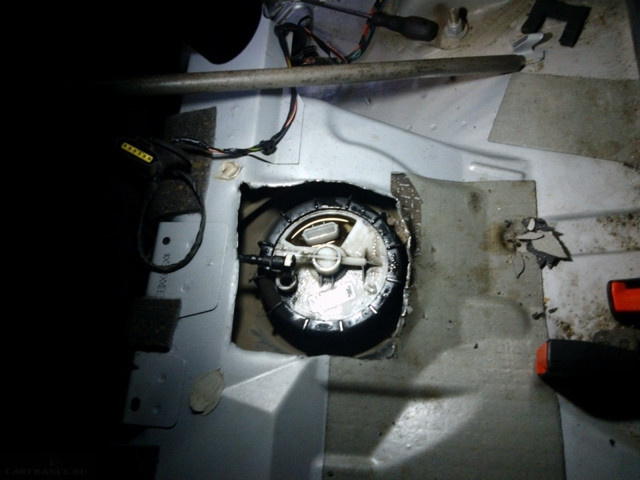

Вырезаем люк, ориентируясь на жгут проводов, который проходит под напольным покрытием.

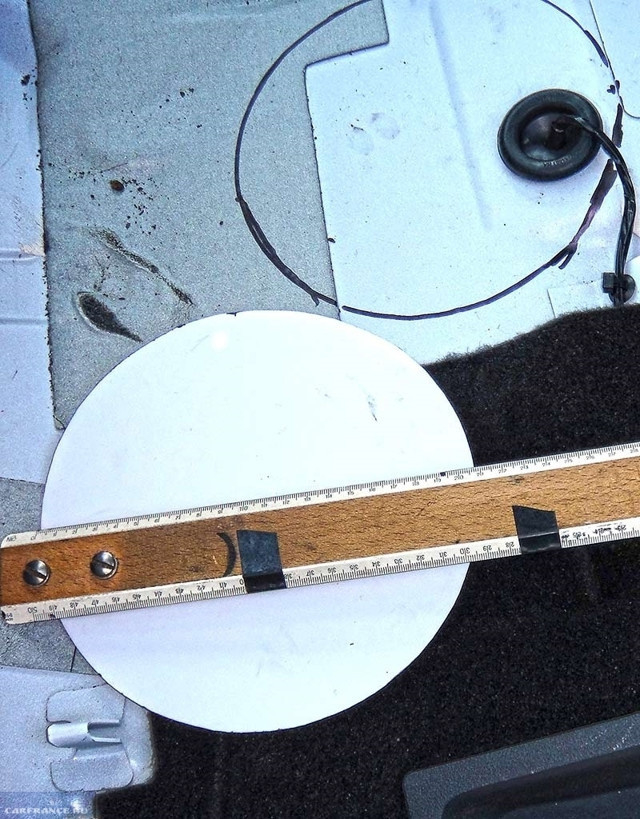

Для эстетики можно также вырезать круг диаметром не менее 250 мм.

Диаметр люка должен быть не менее 250 мм, вырезаем круг, оставляя небольшой сектор для загиба банки.

После вырезания люка у нас есть доступ к топливному насосу, но работать с патрубками и стопорной шайбой с резьбой будет не так удобно, как с разобранным баком. Все операции по снятию и установке помпы выполняются по тому же алгоритму, что описан выше, а люк можно закрыть новой банкой диаметром около 300 мм, надев ее на короткие саморезы.

Длина шурупов должна быть такой, чтобы они не повредили пластиковый бак.
